直线轴承 | LM标准直线套筒轴承
LM--TH紧凑型
获取报价
首页 > MAOZE产品 > 直线轴承 > LM标准直线套筒轴承
LM--TH紧凑型外形紧凑，截面高度低，适合安装空间受限的精密机构；钢球循环结构保证运行平稳。
产品特性
Product Features
产品特性
- 紧凑外形，低截面高度
- 适合空间受限机构
- 多列钢球循环
型号说明
TH系列紧凑型外形尺寸小于标准型，适合紧凑机构。
参数说明
详细规格参数(轴径、外径、长度、额定载荷等)见参数表，可根据型号选择对应尺寸。
经久耐用
负载稳定，滚珠受力均匀分散；精选轴承钢材，抗疲劳损耗，有效延长设备使用寿命。
运行静谧
循环滚珠实现顺滑往复运动，减少金属摩擦异响，高速工况下依旧运行低噪平稳。
精密公差
严格执行尺寸公差管控，内孔精度优良，与导向轴配合间隙均匀，导向定位精度高。
低阻顺滑
采用封闭式滚珠循环传动结构，滚动摩擦阻力小，往复运动轻快灵敏，驱动负载损耗更低。
运行静谧
循环滚珠实现顺滑往复运动，减少金属摩擦异响，高速工况下依旧运行低噪平稳。
精密公差
严格执行尺寸公差管控，内孔精度优良，与导向轴配合间隙均匀，导向定位精度高。
低阻顺滑
采用封闭式滚珠循环传动结构，滚动摩擦阻力小，往复运动轻快灵敏，驱动负载损耗更低。

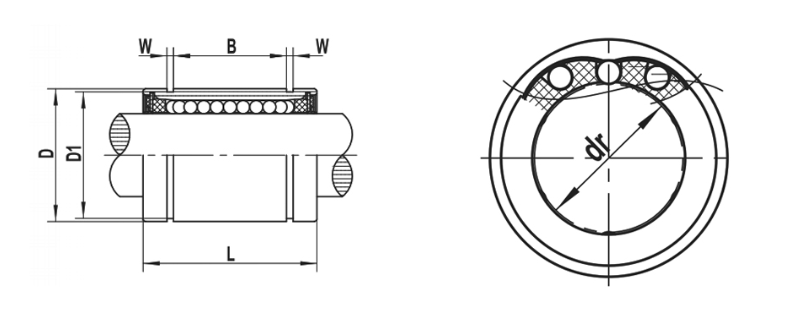

尺寸结构图
Dimensional Diagram
技术参数表
Specifications Table
LM10LUU-TH
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 10 | mm | 轴径 |
| D | 17 | mm | 外径 |
| L | 55 | mm | 长度 |
| B | 41.4 | mm | 宽度 |
| W | 1.15 | mm | 滚道宽度 |
| D1 | 16.2 | mm | D1尺寸 |
| Ball Circuit | 6 | 个 | 钢球循环数 |
| Weight | 52 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 580 | N | 基本额定动载荷 |
| Co | 865 | N | 基本额定静载荷 |
| dr Tolerance | 0/-0.010 | mm | 轴径公差 |
| D Tolerance | 0/-0.5 | mm | 外径公差 |
LM10UU-TH
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 10 | mm | 轴径 |
| D | 17 | mm | 外径 |
| L | 29 | mm | 长度 |
| B | 19.4 | mm | 宽度 |
| W | 1.15 | mm | 滚道宽度 |
| D1 | 16.2 | mm | D1尺寸 |
| Ball Circuit | 6 | 个 | 钢球循环数 |
| Weight | 26 | g | 重量 |
| Eccentricity | 12 | μm | 偏心度 |
| C | 365 | N | 基本额定动载荷 |
| Co | 430 | N | 基本额定静载荷 |
| dr Tolerance | 0/-0.009 | mm | 轴径公差 |
| D Tolerance | 0/-0.4 | mm | 外径公差 |
LM12LUU-TH
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 12 | mm | 轴径 |
| D | 19 | mm | 外径 |
| L | 57 | mm | 长度 |
| B | 43.4 | mm | 宽度 |
| W | 1.35 | mm | 滚道宽度 |
| D1 | 18 | mm | D1尺寸 |
| Ball Circuit | 6 | 个 | 钢球循环数 |
| Weight | 65 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 605 | N | 基本额定动载荷 |
| Co | 895 | N | 基本额定静载荷 |
| D Tolerance | 0/-0.013 | mm | 外径公差 |
LM12UU-TH
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 12 | mm | 轴径 |
| D | 19 | mm | 外径 |
| L | 30 | mm | 长度 |
| B | 20.4 | mm | 宽度 |
| W | 1.35 | mm | 滚道宽度 |
| D1 | 18 | mm | D1尺寸 |
| Ball Circuit | 6 | 个 | 钢球循环数 |
| Weight | 32 | g | 重量 |
| Eccentricity | 12 | μm | 偏心度 |
| C | 380 | N | 基本额定动载荷 |
| Co | 445 | N | 基本额定静载荷 |
| D Tolerance | 0/-0.013 | mm | 外径公差 |
LM16LUU-TH
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 16 | mm | 轴径 |
| D | 26 | mm | 外径 |
| L | 70 | mm | 长度 |
| B | 49.8 | mm | 宽度 |
| W | 1.35 | mm | 滚道宽度 |
| D1 | 24.9 | mm | D1尺寸 |
| Ball Circuit | 5 | 个 | 钢球循环数 |
| Weight | 116 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 960 | N | 基本额定动载荷 |
| Co | 1430 | N | 基本额定静载荷 |
| D Tolerance | 0/-0.013 | mm | 外径公差 |
LM16UU-TH
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 16 | mm | 轴径 |
| D | 26 | mm | 外径 |
| L | 37 | mm | 长度 |
| B | 23.4 | mm | 宽度 |
| W | 1.35 | mm | 滚道宽度 |
| D1 | 24.9 | mm | D1尺寸 |
| Ball Circuit | 5 | 个 | 钢球循环数 |
| Weight | 58 | g | 重量 |
| Eccentricity | 12 | μm | 偏心度 |
| C | 605 | N | 基本额定动载荷 |
| Co | 715 | N | 基本额定静载荷 |
| D Tolerance | -0.013 | mm | 外径公差 |
LM6LUU-TH
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 6 | mm | 轴径 |
| D | 10 | mm | 外径 |
| L | 35 | mm | 长度 |
| B | 24.8 | mm | 宽度 |
| W | 1.15 | mm | 滚道宽度 |
| D1 | 9.6 | mm | D1尺寸 |
| Ball Circuit | 6 | 个 | 钢球循环数 |
| Weight | 12 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 205 | N | 基本额定动载荷 |
| Co | 305 | N | 基本额定静载荷 |
| D Tolerance | -0.008 | mm | 外径公差 |
LM6UU-TH
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 6 | mm | 轴径 |
| D | 10 | mm | 外径 |
| L | 19 | mm | 长度 |
| B | 11.3 | mm | 宽度 |
| W | 1.15 | mm | 滚道宽度 |
| D1 | 9.6 | mm | D1尺寸 |
| Ball Circuit | 6 | 个 | 钢球循环数 |
| Weight | 6 | g | 重量 |
| Eccentricity | 12 | μm | 偏心度 |
| C | 130 | N | 基本额定动载荷 |
| Co | 150 | N | 基本额定静载荷 |
| D Tolerance | -0.008 | mm | 外径公差 |
LM8LUU-TH
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 8 | mm | 轴径 |
| D | 13 | mm | 外径 |
| L | 45 | mm | 长度 |
| B | 32.8 | mm | 宽度 |
| W | 1.15 | mm | 滚道宽度 |
| D1 | 12.4 | mm | D1尺寸 |
| Ball Circuit | 6 | 个 | 钢球循环数 |
| Weight | 25 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 380 | N | 基本额定动载荷 |
| Co | 550 | N | 基本额定静载荷 |
| D Tolerance | 0/-0.011 | mm | 外径公差 |
LM8UU-TH
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 8 | mm | 轴径 |
| D | 13 | mm | 外径 |
| L | 24 | mm | 长度 |
| B | 15.3 | mm | 宽度 |
| W | 1.15 | mm | 滚道宽度 |
| D1 | 12.4 | mm | D1尺寸 |
| Ball Circuit | 6 | 个 | 钢球循环数 |
| Weight | 12 | g | 重量 |
| Eccentricity | 12 | μm | 偏心度 |
| C | 230 | N | 基本额定动载荷 |
| Co | 275 | N | 基本额定静载荷 |
| dr Tolerance | 0/-0.009 | mm | 轴径公差 |
| D Tolerance | 0/-0.011 | mm | 外径公差 |
