LM-AJ可调间隙系列在外圈开设轴向调整缝，配合调整座可微量改变内径尺寸，用于补偿磨损或预紧调整，间隙可调。

直线轴承 | LM标准直线套筒轴承

LM-AJ可调间隙系列

LM-AJ可调间隙系列在外圈开设轴向调整缝，配合调整座可微量改变内径尺寸，用于补偿磨损或预紧调整，间隙可调。

获取报价

产品特性

Product Features

经久耐用

负载稳定，滚珠受力均匀分散；精选轴承钢材，抗疲劳损耗，有效延长设备使用寿命。

运行静谧

循环滚珠实现顺滑往复运动，减少金属摩擦异响，高速工况下依旧运行低噪平稳。

精密公差

严格执行尺寸公差管控，内孔精度优良，与导向轴配合间隙均匀，导向定位精度高。

低阻顺滑

采用封闭式滚珠循环传动结构，滚动摩擦阻力小，往复运动轻快灵敏，驱动负载损耗更低。

经久耐用

负载稳定，滚珠受力均匀分散；精选轴承钢材，抗疲劳损耗，有效延长设备使用寿命。

运行静谧

循环滚珠实现顺滑往复运动，减少金属摩擦异响，高速工况下依旧运行低噪平稳。

精密公差

严格执行尺寸公差管控，内孔精度优良，与导向轴配合间隙均匀，导向定位精度高。

低阻顺滑

采用封闭式滚珠循环传动结构，滚动摩擦阻力小，往复运动轻快灵敏，驱动负载损耗更低。

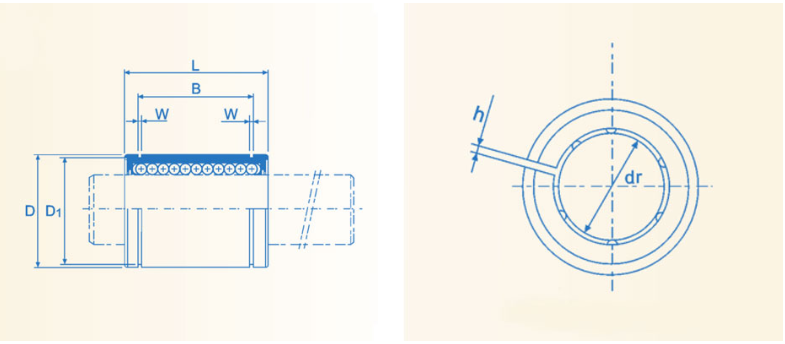

尺寸结构图

Dimensional Diagram

技术参数表

Specifications Table

LM10-AJ

LM10-AJ 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	29	mm	长度
B	22	mm	宽度
W	1.3	mm	滚道宽度
D1	18	mm	D1尺寸
h	1	mm	h尺寸
Ball Circuit	4	个	钢球循环数
Weight	36	g	重量
Eccentricity	12	μm	偏心度
Radial Clearance	-4	μm	径向间隙
C	373	N	基本额定动载荷
Co	549	N	基本额定静载荷
dr Tolerance	-0.009	mm	轴径公差

LM100-AJ

LM100-AJ 技术参数表
参数	数值	单位	说明
dr	100	mm	轴径
D	150	mm	外径
L	175	mm	长度
B	130	mm	宽度
W	4.15	mm	滚道宽度
D1	145	mm	D1尺寸
h	3	mm	h尺寸
h1	40	mm	h1尺寸
θ	60	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	8500	g	重量
Eccentricity	30	μm	偏心度
Radial Clearance	-20	μm	径向间隙
C	14400	N	基本额定动载荷
Co	30000	N	基本额定静载荷
dr Tolerance	-0.020	mm	轴径公差
D Tolerance	-0.025	mm	外径公差
L Tolerance	-0.4	mm	长度公差
B Tolerance	-0.4	mm	宽度公差

LM12-AJ

LM12-AJ 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	32	mm	长度
B	23	mm	宽度
W	1.3	mm	滚道宽度
D1	20	mm	D1尺寸
h	1.5	mm	h尺寸
h1	9	mm	h1尺寸
θ	80	°	接触角
Ball Circuit	4	个	钢球循环数
Weight	42	g	重量
Eccentricity	12	μm	偏心度
Radial Clearance	-4	μm	径向间隙
C	454	N	基本额定动载荷
Co	795	N	基本额定静载荷
dr Tolerance	-0.009	mm	轴径公差
D Tolerance	-0.013	mm	外径公差
L Tolerance	-0.2	mm	长度公差
B Tolerance	-0.2	mm	宽度公差

LM120-AJ

LM120-AJ 技术参数表
参数	数值	单位	说明
dr	120	mm	轴径
D	180	mm	外径
L	200	mm	长度
B	158.5	mm	宽度
W	5.15	mm	滚道宽度
D1	175	mm	D1尺寸
h	3	mm	h尺寸
h1	85	mm	h1尺寸
θ	80	°	接触角
Ball Circuit	8	个	钢球循环数
Weight	15000	g	重量
Eccentricity	30	μm	偏心度
Radial Clearance	-25	μm	径向间隙
C	16400	N	基本额定动载荷
dr Tolerance	-0.025	mm	轴径公差
D Tolerance	-0.029	mm	外径公差
L Tolerance	-0.4	mm	长度公差
B Tolerance	-0.4	mm	宽度公差

LM13-AJ

LM13-AJ 技术参数表
参数	数值	单位	说明
dr	13	mm	轴径
D	23	mm	外径
L	32	mm	长度
B	23	mm	宽度
W	1.3	mm	滚道宽度
D1	22	mm	D1尺寸
h	1.5	mm	h尺寸
h1	9	mm	h1尺寸
θ	80	°	接触角
Ball Circuit	4	个	钢球循环数
Weight	49	g	重量
Eccentricity	12	μm	偏心度
Radial Clearance	-4	μm	径向间隙
C	510	N	基本额定动载荷
Co	775	N	基本额定静载荷
dr Tolerance	-0.011	mm	轴径公差
D Tolerance	-0.013	mm	外径公差
L Tolerance	-0.2	mm	长度公差
B Tolerance	-0.2	mm	宽度公差

LM150-AJ

LM150-AJ 技术参数表
参数	数值	单位	说明
dr	150	mm	轴径
D	210	mm	外径
L	240	mm	长度
B	170.6	mm	宽度
W	5.15	mm	滚道宽度
D1	204	mm	D1尺寸
h	3	mm	h尺寸
h1	105	mm	h1尺寸
θ	80	°	接触角
Ball Circuit	8	个	钢球循环数
Weight	20250	g	重量
Eccentricity	40	μm	偏心度
Radial Clearance	-25	μm	径向间隙
C	24100	N	基本额定动载荷
Co	54300	N	基本额定静载荷
dr Tolerance	-0.025	mm	轴径公差
D Tolerance	-0.029	mm	外径公差

LM16-AJ

LM16-AJ 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	37	mm	长度
B	26.5	mm	宽度
W	1.6	mm	滚道宽度
D1	27	mm	D1尺寸
h	1.5	mm	h尺寸
h1	11	mm	h1尺寸
θ	80	°	接触角
Ball Circuit	5	个	钢球循环数
Weight	76	g	重量
Eccentricity	12	μm	偏心度
Radial Clearance	-6	μm	径向间隙
C	775	N	基本额定动载荷
Co	1180	N	基本额定静载荷

LM20-AJ

LM20-AJ 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	42	mm	长度
B	30.5	mm	宽度
W	1.6	mm	滚道宽度
D1	30.5	mm	D1尺寸
h	1.5	mm	h尺寸
h1	11	mm	h1尺寸
θ	60	°	接触角
Ball Circuit	5	个	钢球循环数
Weight	100	g	重量
Eccentricity	15	μm	偏心度
Radial Clearance	-6	μm	径向间隙
C	863	N	基本额定动载荷
Co	1370	N	基本额定静载荷
dr Tolerance	-0.010	mm	轴径公差

LM25-AJ

LM25-AJ 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	59	mm	长度
B	41	mm	宽度
W	1.85	mm	滚道宽度
D1	38	mm	D1尺寸
h	2	mm	h尺寸
h1	12	mm	h1尺寸
θ	50	°	接触角
Ball Circuit	5	个	钢球循环数
Weight	240	g	重量
Eccentricity	15	μm	偏心度
Radial Clearance	-6	μm	径向间隙
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.010	mm	轴径公差
D Tolerance	-0.016	mm	外径公差

LM30-AJ

LM30-AJ 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	64	mm	长度
B	44.5	mm	宽度
W	1.85	mm	滚道宽度
D1	43	mm	D1尺寸
h	2.5	mm	h尺寸
h1	15	mm	h1尺寸
θ	50	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	270	g	重量
Eccentricity	15	μm	偏心度
Radial Clearance	-8	μm	径向间隙
C	1570	N	基本额定动载荷
Co	2750	N	基本额定静载荷

LM35-AJ

LM35-AJ 技术参数表
参数	数值	单位	说明
dr	35	mm	轴径
D	52	mm	外径
L	70	mm	长度
B	49.5	mm	宽度
W	2.1	mm	滚道宽度
D1	49	mm	D1尺寸
h	2.5	mm	h尺寸
h1	17	mm	h1尺寸
θ	50	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	425	g	重量
Eccentricity	20	μm	偏心度
Radial Clearance	-8	μm	径向间隙
C	1670	N	基本额定动载荷
Co	3140	N	基本额定静载荷
dr Tolerance	-0.012	mm	轴径公差
D Tolerance	-0.019	mm	外径公差
L Tolerance	-0.3	mm	长度公差
B Tolerance	-0.3	mm	宽度公差

LM40-AJ

LM40-AJ 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
L	80	mm	长度
B	60.5	mm	宽度
W	2.1	mm	滚道宽度
D1	57	mm	D1尺寸
h	3	mm	h尺寸
h1	20	mm	h1尺寸
θ	50	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	654	g	重量
Eccentricity	20	μm	偏心度
Radial Clearance	-10	μm	径向间隙
C	2162	N	基本额定动载荷
Co	4020	N	基本额定静载荷

LM50-AJ

LM50-AJ 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	80	mm	外径
L	100	mm	长度
B	74	mm	宽度
W	2.6	mm	滚道宽度
D1	76.5	mm	D1尺寸
h	3	mm	h尺寸
h1	25	mm	h1尺寸
θ	50	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	1000	g	重量
Eccentricity	20	μm	偏心度
Radial Clearance	-13	μm	径向间隙
C	3820	N	基本额定动载荷
Co	7940	N	基本额定静载荷
dr Tolerance	-0.015	mm	轴径公差
D Tolerance	-0.022	mm	外径公差

LM6-AJ

LM6-AJ 技术参数表
参数	数值	单位	说明
dr	6	mm	轴径
D	12	mm	外径
L	19	mm	长度
B	13.5	mm	宽度
W	1.1	mm	滚道宽度
D1	11.5	mm	D1尺寸
h	1	mm	h尺寸
Ball Circuit	4	个	钢球循环数
Weight	8.5	g	重量
Eccentricity	12	μm	偏心度
Radial Clearance	-3	μm	径向间隙
C	206	N	基本额定动载荷
Co	265	N	基本额定静载荷

LM60-AJ

LM60-AJ 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	110	mm	长度
B	95	mm	宽度
W	3.75	mm	滚道宽度
D1	86.5	mm	D1尺寸
h	3	mm	h尺寸
h1	30	mm	h1尺寸
θ	50	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	2000	g	重量
Eccentricity	25	μm	偏心度
Radial Clearance	-13	μm	径向间隙
C	4710	N	基本额定动载荷
Co	10000	N	基本额定静载荷

LM8-AJ

LM8-AJ 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	17	mm	长度
B	11.5	mm	宽度
W	1.1	mm	滚道宽度
D1	14.3	mm	D1尺寸
h	1	mm	h尺寸
Ball Circuit	4	个	钢球循环数
Weight	11	g	重量
Eccentricity	12	μm	偏心度
Radial Clearance	-3	μm	径向间隙
C	176	N	基本额定动载荷
Co	225	N	基本额定静载荷
D Tolerance	-0.011	mm	外径公差

LM80-AJ

LM80-AJ 技术参数表
参数	数值	单位	说明
dr	80	mm	轴径
D	120	mm	外径
L	140	mm	长度
B	105.5	mm	宽度
W	4.15	mm	滚道宽度
D1	116	mm	D1尺寸
h	3	mm	h尺寸
h1	40	mm	h1尺寸
θ	50	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	4320	g	重量
Eccentricity	25	μm	偏心度
Radial Clearance	-20	μm	径向间隙
C	7350	N	基本额定动载荷
Co	18000	N	基本额定静载荷

LMB10-AJ

LMB10-AJ 技术参数表
参数	数值	单位	说明
dr	15.875	mm	轴径
D	28.575	mm	外径
L	38.1	mm	长度
B	28.04	mm	宽度
W	1.422	mm	滚道宽度
D1	26.899	mm	D1尺寸
h	1.5	mm	h尺寸
h1	9.525	mm	h1尺寸
θ	80	°	接触角
Ball Circuit	4	个	钢球循环数
Weight	85	g	重量
Eccentricity	12	μm	偏心度
Radial Clearance	-4	μm	径向间隙
C	1180	N	基本额定动载荷

LMB12-AJ

LMB12-AJ 技术参数表
参数	数值	单位	说明
dr	19.05	mm	轴径
D	31.75	mm	外径
L	41.275	mm	长度
B	29.61	mm	宽度
W	1.422	mm	滚道宽度
D1	29.87	mm	D1尺寸
h	1.5	mm	h尺寸
h1	11.1125	mm	h1尺寸
θ	80	°	接触角
Ball Circuit	5	个	钢球循环数
Weight	104	g	重量
Eccentricity	15	μm	偏心度
Radial Clearance	-6	μm	径向间隙
C	1370	N	基本额定动载荷
dr Tolerance	0/-0.1016	mm	轴径公差

LMB16-AJ

LMB16-AJ 技术参数表
参数	数值	单位	说明
dr	25.4	mm	轴径
D	39.688	mm	外径
L	57.15	mm	长度
B	44.57	mm	宽度
W	1.727	mm	滚道宽度
D1	37.306	mm	D1尺寸
h	1.5	mm	h尺寸
h1	14.2875	mm	h1尺寸
θ	50	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	220	g	重量
Eccentricity	15	μm	偏心度
Radial Clearance	-6	μm	径向间隙
C	1570	N	基本额定动载荷
dr Tolerance	0/-0.6452	mm	轴径公差

LMB20-AJ

LMB20-AJ 技术参数表
参数	数值	单位	说明
dr	31.75	mm	轴径
D	50.8	mm	外径
L	66.675	mm	长度
B	50.92	mm	宽度
W	2.182	mm	滚道宽度
D1	47.9	mm	D1尺寸
h	2	mm	h尺寸
h1	15.875	mm	h1尺寸
θ	50	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	465	g	重量
Eccentricity	20	μm	偏心度
Radial Clearance	-8	μm	径向间隙
C	2740	N	基本额定动载荷
dr Tolerance	0/-0.127	mm	轴径公差

LMB24-AJ

LMB24-AJ 技术参数表
参数	数值	单位	说明
dr	38.1	mm	轴径
D	60.325	mm	外径
L	76.2	mm	长度
B	61.26	mm	宽度
W	2.184	mm	滚道宽度
D1	56.87	mm	D1尺寸
h	3	mm	h尺寸
h1	19.05	mm	h1尺寸
θ	50	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	720	g	重量
Eccentricity	20	μm	偏心度
Radial Clearance	-8	μm	径向间隙
C	4020	N	基本额定动载荷

LMB32-AJ

LMB32-AJ 技术参数表
参数	数值	单位	说明
dr	50.8	mm	轴径
D	76.2	mm	外径
L	101.6	mm	长度
B	81.07	mm	宽度
W	2.616	mm	滚道宽度
D1	72.085	mm	D1尺寸
h	3	mm	h尺寸
h1	25.4	mm	h1尺寸
θ	50	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	1310	g	重量
Eccentricity	25	μm	偏心度
Radial Clearance	-13	μm	径向间隙
C	7940	N	基本额定动载荷
dr Tolerance	-0.3048	mm	轴径公差

LMB4-AJ

LMB4-AJ 技术参数表
参数	数值	单位	说明
dr	6.35	mm	轴径
D	12.7	mm	外径
L	19.05	mm	长度
B	12.98	mm	宽度
W	0.992	mm	滚道宽度
D1	11.906	mm	D1尺寸
h	1	mm	h尺寸
Ball Circuit	4	个	钢球循环数
Weight	9.5	g	重量
Eccentricity	12	μm	偏心度
Radial Clearance	-3	μm	径向间隙
C	265	N	基本额定动载荷
D Tolerance	+0.2591/-0.7747	mm	外径公差

LMB6-AJ

LMB6-AJ 技术参数表
参数	数值	单位	说明
dr	9.525	mm	轴径
D	15.875	mm	外径
L	22.225	mm	长度
B	16.13	mm	宽度
W	0.992	mm	滚道宽度
D1	14.435	mm	D1尺寸
h	1	mm	h尺寸
Ball Circuit	4	个	钢球循环数
Weight	15	g	重量
Eccentricity	12	μm	偏心度
Radial Clearance	-3	μm	径向间隙
C	314	N	基本额定动载荷
dr Tolerance	0/-0.1016	mm	轴径公差

LMB8-AJ

LMB8-AJ 技术参数表
参数	数值	单位	说明
dr	12.7	mm	轴径
D	22.225	mm	外径
L	31.75	mm	长度
B	24.46	mm	宽度
W	1.166	mm	滚道宽度
D1	20.853	mm	D1尺寸
h	1.5	mm	h尺寸
h1	7.9375	mm	h1尺寸
θ	80	°	接触角
Ball Circuit	4	个	钢球循环数
Weight	42	g	重量
Eccentricity	12	μm	偏心度
Radial Clearance	-4	μm	径向间隙
C	784	N	基本额定动载荷
dr Tolerance	0/-0.2286	mm	轴径公差

LME12-AJ

LME12-AJ 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	22	mm	外径
L	32	mm	长度
B	22.9	mm	宽度
W	1.3	mm	滚道宽度
D1	21	mm	D1尺寸
h	1.5	mm	h尺寸
h1	7.5	mm	h1尺寸
θ	78	°	接触角
Ball Circuit	4	个	钢球循环数
Weight	45	g	重量
Eccentricity	12	μm	偏心度
Radial Clearance	-4	μm	径向间隙
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
dr Tolerance	+0.008/0	mm	轴径公差
D Tolerance	0/-0.009	mm	外径公差
L Tolerance	-0.2/0	mm	长度公差
B Tolerance	+0.2/-0.2	mm	宽度公差

LME16-AJ

LME16-AJ 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	26	mm	外径
L	36	mm	长度
B	24.9	mm	宽度
W	1.3	mm	滚道宽度
D1	24.9	mm	D1尺寸
h	1.5	mm	h尺寸
h1	10	mm	h1尺寸
θ	78	°	接触角
Ball Circuit	5	个	钢球循环数
Weight	60	g	重量
Eccentricity	12	μm	偏心度
Radial Clearance	-4	μm	径向间隙
C	578	N	基本额定动载荷
Co	892	N	基本额定静载荷
dr Tolerance	+0.009/0	mm	轴径公差
D Tolerance	0/-0.009	mm	外径公差
L Tolerance	-0.3/0	mm	长度公差

LME20-AJ

LME20-AJ 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	45	mm	长度
B	31.5	mm	宽度
W	1.6	mm	滚道宽度
D1	30.5	mm	D1尺寸
h	2	mm	h尺寸
h1	10	mm	h1尺寸
θ	60	°	接触角
Ball Circuit	5	个	钢球循环数
Weight	102	g	重量
Eccentricity	15	μm	偏心度
Radial Clearance	-6	μm	径向间隙
C	862	N	基本额定动载荷
Co	1370	N	基本额定静载荷
dr Tolerance	+0.001/0	mm	轴径公差
D Tolerance	0/-0.011	mm	外径公差
L Tolerance	-0.3/0	mm	长度公差

LME25-AJ

LME25-AJ 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	58	mm	长度
B	44.1	mm	宽度
W	1.85	mm	滚道宽度
D1	38	mm	D1尺寸
h	2	mm	h尺寸
h1	12.5	mm	h1尺寸
θ	60	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	235	g	重量
Eccentricity	15	μm	偏心度
Radial Clearance	-6	μm	径向间隙
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	+0.011/0	mm	轴径公差
D Tolerance	0/-0.011	mm	外径公差
L Tolerance	-0.3/0	mm	长度公差

LME30-AJ

LME30-AJ 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	47	mm	外径
L	68	mm	长度
B	52.1	mm	宽度
W	1.85	mm	滚道宽度
D1	44.5	mm	D1尺寸
h	2	mm	h尺寸
h1	12.5	mm	h1尺寸
θ	50	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	360	g	重量
Eccentricity	15	μm	偏心度
Radial Clearance	-8	μm	径向间隙
C	1378	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	-0.001/0	mm	轴径公差
D Tolerance	0/-0.013	mm	外径公差
L Tolerance	-0.3/0	mm	长度公差
B Tolerance	+0.3/-0.3	mm	宽度公差

LME40-AJ

LME40-AJ 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	62	mm	外径
L	80	mm	长度
B	69.8	mm	宽度
W	2.15	mm	滚道宽度
D1	59	mm	D1尺寸
h	3	mm	h尺寸
h1	16.8	mm	h1尺寸
θ	50	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	720	g	重量
Eccentricity	17	μm	偏心度
Radial Clearance	-8	μm	径向间隙
C	2176	N	基本额定动载荷
Co	4200	N	基本额定静载荷
dr Tolerance	+0.013/0	mm	轴径公差
D Tolerance	0/-0.013	mm	外径公差
L Tolerance	-0.3/0	mm	长度公差
B Tolerance	+0.4/0	mm	宽度公差

LME50-AJ

LME50-AJ 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	75	mm	外径
L	100	mm	长度
B	77.7	mm	宽度
W	2.65	mm	滚道宽度
D1	72	mm	D1尺寸
h	3	mm	h尺寸
h1	21	mm	h1尺寸
θ	50	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	1015	g	重量
Eccentricity	17	μm	偏心度
Radial Clearance	-13	μm	径向间隙
C	3820	N	基本额定动载荷
Co	7940	N	基本额定静载荷
dr Tolerance	+0.002/0	mm	轴径公差
D Tolerance	0/-0.013	mm	外径公差
L Tolerance	-0.3/0	mm	长度公差

LME60-AJ

LME60-AJ 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	125	mm	长度
B	101.1	mm	宽度
W	3.15	mm	滚道宽度
D1	86.5	mm	D1尺寸
h	3	mm	h尺寸
h1	27.2	mm	h1尺寸
θ	54	°	接触角
Ball Circuit	6	个	钢球循环数
Weight	2220	g	重量
Eccentricity	20	μm	偏心度
Radial Clearance	-13	μm	径向间隙
C	4700	N	基本额定动载荷
Co	9800	N	基本额定静载荷
D Tolerance	0/-0.015	mm	外径公差
L Tolerance	-0.4/0	mm	长度公差
B Tolerance	+0.4/-0.4	mm	宽度公差

LME8-AJ

LME8-AJ 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	16	mm	外径
L	25	mm	长度
B	16.5	mm	宽度
W	1.1	mm	滚道宽度
D1	15.2	mm	D1尺寸
h	1	mm	h尺寸
θ	78	°	接触角
Ball Circuit	4	个	钢球循环数
Weight	22	g	重量
Eccentricity	12	μm	偏心度
Radial Clearance	-3	μm	径向间隙
C	265	N	基本额定动载荷
Co	402	N	基本额定静载荷
dr Tolerance	+0.008/0	mm	轴径公差
D Tolerance	0/-0.008	mm	外径公差
L Tolerance	-0.2/0	mm	长度公差
B Tolerance	+0.2/0	mm	宽度公差
