直线轴承 | LM标准直线套筒轴承
LM--UD中型系列
获取报价
首页 > MAOZE产品 > 直线轴承 > LM标准直线套筒轴承
LM--UD中型系列在套筒一端集成法兰，可直接用螺栓固定安装面，省去单独的轴承座，安装精度高、结构紧凑。提供圆形(LMF)、方形(LMK)、切边(LMH)法兰及标准、加长、中型(UD)、紧凑(TH)、镶嵌式(E)等多种型式。
直线轴承 | LM标准直线套筒轴承
LM--UD中型系列
LM--UD中型系列在套筒一端集成法兰，可直接用螺栓固定安装面，省去单独的轴承座，安装精度高、结构紧凑。提供圆形(LMF)、方形(LMK)、切边(LMH)法兰及标准、加长、中型(UD)、紧凑(TH)、镶嵌式(E)等多种型式。
获取报价产品特性
Product Features
产品特性
- 法兰集成设计，螺栓直接安装
- 圆形/方形/切边法兰多种型式
- 标准型、加长型、紧凑型(TH)、中型(UD)可选
- 镶嵌式(-E)适合盲孔压装
型号说明
UD为中型系列，套筒长度与承载介于标准型与加长型之间。
参数说明
详细规格参数(轴径、外径、长度、额定载荷等)见参数表，可根据型号选择对应尺寸。
经久耐用
负载稳定，滚珠受力均匀分散；精选轴承钢材，抗疲劳损耗，有效延长设备使用寿命。
运行静谧
循环滚珠实现顺滑往复运动，减少金属摩擦异响，高速工况下依旧运行低噪平稳。
精密公差
严格执行尺寸公差管控，内孔精度优良，与导向轴配合间隙均匀，导向定位精度高。
低阻顺滑
采用封闭式滚珠循环传动结构，滚动摩擦阻力小，往复运动轻快灵敏，驱动负载损耗更低。
运行静谧
循环滚珠实现顺滑往复运动，减少金属摩擦异响，高速工况下依旧运行低噪平稳。
精密公差
严格执行尺寸公差管控，内孔精度优良，与导向轴配合间隙均匀，导向定位精度高。
低阻顺滑
采用封闭式滚珠循环传动结构，滚动摩擦阻力小，往复运动轻快灵敏，驱动负载损耗更低。

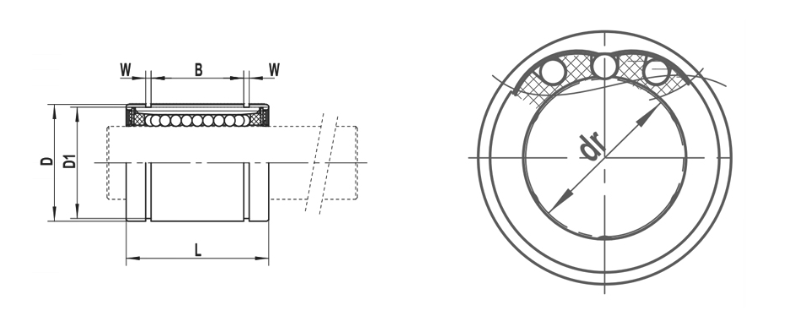

尺寸结构图
Dimensional Diagram
技术参数表
Specifications Table
LM10-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 10 | mm | 轴径 |
| D | 19 | mm | 外径 |
| L | 47 | mm | 长度 |
| B | 30 | mm | 宽度 |
| W | 1.3 | mm | 滚道宽度 |
| D1 | 18 | mm | D1尺寸 |
| Ball Circuit | 4 | 个 | 钢球循环数 |
| Weight | 49 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 505 | N | 基本额定动载荷 |
| Co | 715 | N | 基本额定静载荷 |
| dr Tolerance | -0/-0.009 | mm | 轴径公差 |
| D Tolerance | -0.3/0 | mm | 外径公差 |
LM10UU-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 10 | mm | 轴径 |
| D | 19 | mm | 外径 |
| L | 47 | mm | 长度 |
| B | 30 | mm | 宽度 |
| W | 1.3 | mm | 滚道宽度 |
| D1 | 18 | mm | D1尺寸 |
| Ball Circuit | 4 | 个 | 钢球循环数 |
| Weight | 49 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 505 | N | 基本额定动载荷 |
| Co | 715 | N | 基本额定静载荷 |
| dr Tolerance | -0/-0.009 | mm | 轴径公差 |
| D Tolerance | -0.3/0 | mm | 外径公差 |
LM12-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 12 | mm | 轴径 |
| D | 21 | mm | 外径 |
| L | 47 | mm | 长度 |
| B | 30 | mm | 宽度 |
| W | 1.3 | mm | 滚道宽度 |
| D1 | 20 | mm | D1尺寸 |
| Ball Circuit | 4 | 个 | 钢球循环数 |
| Weight | 54 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 630 | N | 基本额定动载荷 |
| Co | 810 | N | 基本额定静载荷 |
| dr Tolerance | -0.010/0 | mm | 轴径公差 |
| D Tolerance | -0.016/0 | mm | 外径公差 |
LM12UU-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 12 | mm | 轴径 |
| D | 21 | mm | 外径 |
| L | 47 | mm | 长度 |
| B | 30 | mm | 宽度 |
| W | 1.3 | mm | 滚道宽度 |
| D1 | 20 | mm | D1尺寸 |
| Ball Circuit | 4 | 个 | 钢球循环数 |
| Weight | 54 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 630 | N | 基本额定动载荷 |
| Co | 810 | N | 基本额定静载荷 |
| dr Tolerance | -0.010/0 | mm | 轴径公差 |
| D Tolerance | -0.016/0 | mm | 外径公差 |
LM13-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 13 | mm | 轴径 |
| D | 23 | mm | 外径 |
| L | 47 | mm | 长度 |
| B | 30 | mm | 宽度 |
| W | 1.3 | mm | 滚道宽度 |
| D1 | 22 | mm | D1尺寸 |
| Ball Circuit | 4 | 个 | 钢球循环数 |
| Weight | 69 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 640 | N | 基本额定动载荷 |
| Co | 826 | N | 基本额定静载荷 |
| D Tolerance | -0.3/0 | mm | 外径公差 |
LM13UU-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 13 | mm | 轴径 |
| D | 23 | mm | 外径 |
| L | 47 | mm | 长度 |
| B | 30 | mm | 宽度 |
| W | 1.3 | mm | 滚道宽度 |
| D1 | 22 | mm | D1尺寸 |
| Ball Circuit | 4 | 个 | 钢球循环数 |
| Weight | 69 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 640 | N | 基本额定动载荷 |
| Co | 826 | N | 基本额定静载荷 |
| D Tolerance | -0.3/0 | mm | 外径公差 |
LM16-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 16 | mm | 轴径 |
| D | 28 | mm | 外径 |
| L | 56 | mm | 长度 |
| B | 35 | mm | 宽度 |
| W | 1.6 | mm | 滚道宽度 |
| D1 | 27 | mm | D1尺寸 |
| Ball Circuit | 5 | 个 | 钢球循环数 |
| Weight | 112 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 1160 | N | 基本额定动载荷 |
| Co | 1445 | N | 基本额定静载荷 |
LM16UU-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 16 | mm | 轴径 |
| D | 28 | mm | 外径 |
| L | 56 | mm | 长度 |
| B | 35 | mm | 宽度 |
| W | 1.6 | mm | 滚道宽度 |
| D1 | 27 | mm | D1尺寸 |
| Ball Circuit | 5 | 个 | 钢球循环数 |
| Weight | 112 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 1160 | N | 基本额定动载荷 |
| Co | 1445 | N | 基本额定静载荷 |
LM20-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 20 | mm | 轴径 |
| D | 32 | mm | 外径 |
| L | 65 | mm | 长度 |
| B | 40 | mm | 宽度 |
| W | 1.6 | mm | 滚道宽度 |
| D1 | 30.5 | mm | D1尺寸 |
| Ball Circuit | 5 | 个 | 钢球循环数 |
| Weight | 152 | g | 重量 |
| Eccentricity | 20 | μm | 偏心度 |
| C | 1550 | N | 基本额定动载荷 |
| Co | 2065 | N | 基本额定静载荷 |
| D Tolerance | -0.019/0 | mm | 外径公差 |
LM20UU-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 20 | mm | 轴径 |
| D | 32 | mm | 外径 |
| L | 65 | mm | 长度 |
| B | 40 | mm | 宽度 |
| W | 1.6 | mm | 滚道宽度 |
| D1 | 30.5 | mm | D1尺寸 |
| Ball Circuit | 5 | 个 | 钢球循环数 |
| Weight | 152 | g | 重量 |
| Eccentricity | 20 | μm | 偏心度 |
| C | 1550 | N | 基本额定动载荷 |
| Co | 2065 | N | 基本额定静载荷 |
| D Tolerance | -0.019/0 | mm | 外径公差 |
LM25-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 25 | mm | 轴径 |
| D | 40 | mm | 外径 |
| L | 83 | mm | 长度 |
| B | 55 | mm | 宽度 |
| W | 1.85 | mm | 滚道宽度 |
| D1 | 38 | mm | D1尺寸 |
| Ball Circuit | 6 | 个 | 钢球循环数 |
| Weight | 332 | g | 重量 |
| Eccentricity | 20 | μm | 偏心度 |
| C | 1720 | N | 基本额定动载荷 |
| Co | 3065 | N | 基本额定静载荷 |
| dr Tolerance | -0.012/0 | mm | 轴径公差 |
| D Tolerance | -0.6/0 | mm | 外径公差 |
LM25UU-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 25 | mm | 轴径 |
| D | 40 | mm | 外径 |
| L | 83 | mm | 长度 |
| B | 55 | mm | 宽度 |
| W | 1.85 | mm | 滚道宽度 |
| D1 | 38 | mm | D1尺寸 |
| Ball Circuit | 6 | 个 | 钢球循环数 |
| Weight | 332 | g | 重量 |
| Eccentricity | 20 | μm | 偏心度 |
| C | 1720 | N | 基本额定动载荷 |
| Co | 3065 | N | 基本额定静载荷 |
| dr Tolerance | -0.012/0 | mm | 轴径公差 |
| D Tolerance | -0.6/0 | mm | 外径公差 |
LM30-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 30 | mm | 轴径 |
| D | 45 | mm | 外径 |
| L | 90 | mm | 长度 |
| B | 71.5 | mm | 宽度 |
| W | 1.85 | mm | 滚道宽度 |
| D1 | 42.5 | mm | D1尺寸 |
| Ball Circuit | 6 | 个 | 钢球循环数 |
| Weight | 453 | g | 重量 |
| Eccentricity | 20 | μm | 偏心度 |
| C | 2440 | N | 基本额定动载荷 |
| Co | 3974 | N | 基本额定静载荷 |
LM30UU-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 30 | mm | 轴径 |
| D | 45 | mm | 外径 |
| L | 90 | mm | 长度 |
| B | 71.5 | mm | 宽度 |
| W | 1.85 | mm | 滚道宽度 |
| D1 | 42.5 | mm | D1尺寸 |
| Ball Circuit | 6 | 个 | 钢球循环数 |
| Weight | 453 | g | 重量 |
| Eccentricity | 20 | μm | 偏心度 |
| C | 2440 | N | 基本额定动载荷 |
| Co | 3974 | N | 基本额定静载荷 |
LM6-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 6 | mm | 轴径 |
| D | 12 | mm | 外径 |
| L | 29 | mm | 长度 |
| B | 20 | mm | 宽度 |
| W | 1.1 | mm | 滚道宽度 |
| D1 | 11.5 | mm | D1尺寸 |
| Ball Circuit | 4 | 个 | 钢球循环数 |
| Weight | 12 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 225 | N | 基本额定动载荷 |
| Co | 305 | N | 基本额定静载荷 |
| D Tolerance | -0.013/0 | mm | 外径公差 |
LM6UU-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 6 | mm | 轴径 |
| D | 12 | mm | 外径 |
| L | 29 | mm | 长度 |
| B | 20 | mm | 宽度 |
| W | 1.1 | mm | 滚道宽度 |
| D1 | 11.5 | mm | D1尺寸 |
| Ball Circuit | 4 | 个 | 钢球循环数 |
| Weight | 12 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 225 | N | 基本额定动载荷 |
| Co | 305 | N | 基本额定静载荷 |
| D Tolerance | -0.013/0 | mm | 外径公差 |
LM8-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 8 | mm | 轴径 |
| D | 15 | mm | 外径 |
| L | 37 | mm | 长度 |
| B | 25 | mm | 宽度 |
| W | 1.3 | mm | 滚道宽度 |
| D1 | 14.5 | mm | D1尺寸 |
| Ball Circuit | 4 | 个 | 钢球循环数 |
| Weight | 27 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 305 | N | 基本额定动载荷 |
| Co | 450 | N | 基本额定静载荷 |
| D Tolerance | -0.013/0 | mm | 外径公差 |
LM8UU-UD
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| dr | 8 | mm | 轴径 |
| D | 15 | mm | 外径 |
| L | 37 | mm | 长度 |
| B | 25 | mm | 宽度 |
| W | 1.3 | mm | 滚道宽度 |
| D1 | 14.5 | mm | D1尺寸 |
| Ball Circuit | 4 | 个 | 钢球循环数 |
| Weight | 27 | g | 重量 |
| Eccentricity | 15 | μm | 偏心度 |
| C | 305 | N | 基本额定动载荷 |
| Co | 450 | N | 基本额定静载荷 |
| D Tolerance | -0.013/0 | mm | 外径公差 |
