标准带法兰型直线轴承 | 镶嵌式法兰直线轴承

LMK镶嵌式方形法兰

获取报价

首页 > MAOZE产品 > 标准带法兰型直线轴承 > 镶嵌式法兰直线轴承

LMK镶嵌式方形法兰在套筒一端集成法兰，可直接用螺栓固定安装面，省去单独的轴承座，安装精度高、结构紧凑。提供圆形(LMF)、方形(LMK)、切边(LMH)法兰及标准、加长、中型(UD)、紧凑(TH)、镶嵌式(E)等多种型式。

标准带法兰型直线轴承 | 镶嵌式法兰直线轴承

LMK镶嵌式方形法兰

获取报价

产品特性

Product Features

产品特性

法兰集成设计，螺栓直接安装
圆形/方形/切边法兰多种型式
标准型、加长型、紧凑型(TH)、中型(UD)可选
镶嵌式(-E)适合盲孔压装

型号说明

LMK-E为镶嵌式方形法兰，轴承直接压入盲孔安装。

参数说明

详细规格参数(轴径、外径、长度、额定载荷等)见参数表，可根据型号选择对应尺寸。

经久耐用

负载稳定，滚珠受力均匀分散；精选轴承钢材，抗疲劳损耗，有效延长设备使用寿命。

运行静谧

循环滚珠实现顺滑往复运动，减少金属摩擦异响，高速工况下依旧运行低噪平稳。

精密公差

严格执行尺寸公差管控，内孔精度优良，与导向轴配合间隙均匀，导向定位精度高。

低阻顺滑

采用封闭式滚珠循环传动结构，滚动摩擦阻力小，往复运动轻快灵敏，驱动负载损耗更低。

经久耐用

负载稳定，滚珠受力均匀分散；精选轴承钢材，抗疲劳损耗，有效延长设备使用寿命。

运行静谧

循环滚珠实现顺滑往复运动，减少金属摩擦异响，高速工况下依旧运行低噪平稳。

精密公差

严格执行尺寸公差管控，内孔精度优良，与导向轴配合间隙均匀，导向定位精度高。

低阻顺滑

采用封闭式滚珠循环传动结构，滚动摩擦阻力小，往复运动轻快灵敏，驱动负载损耗更低。

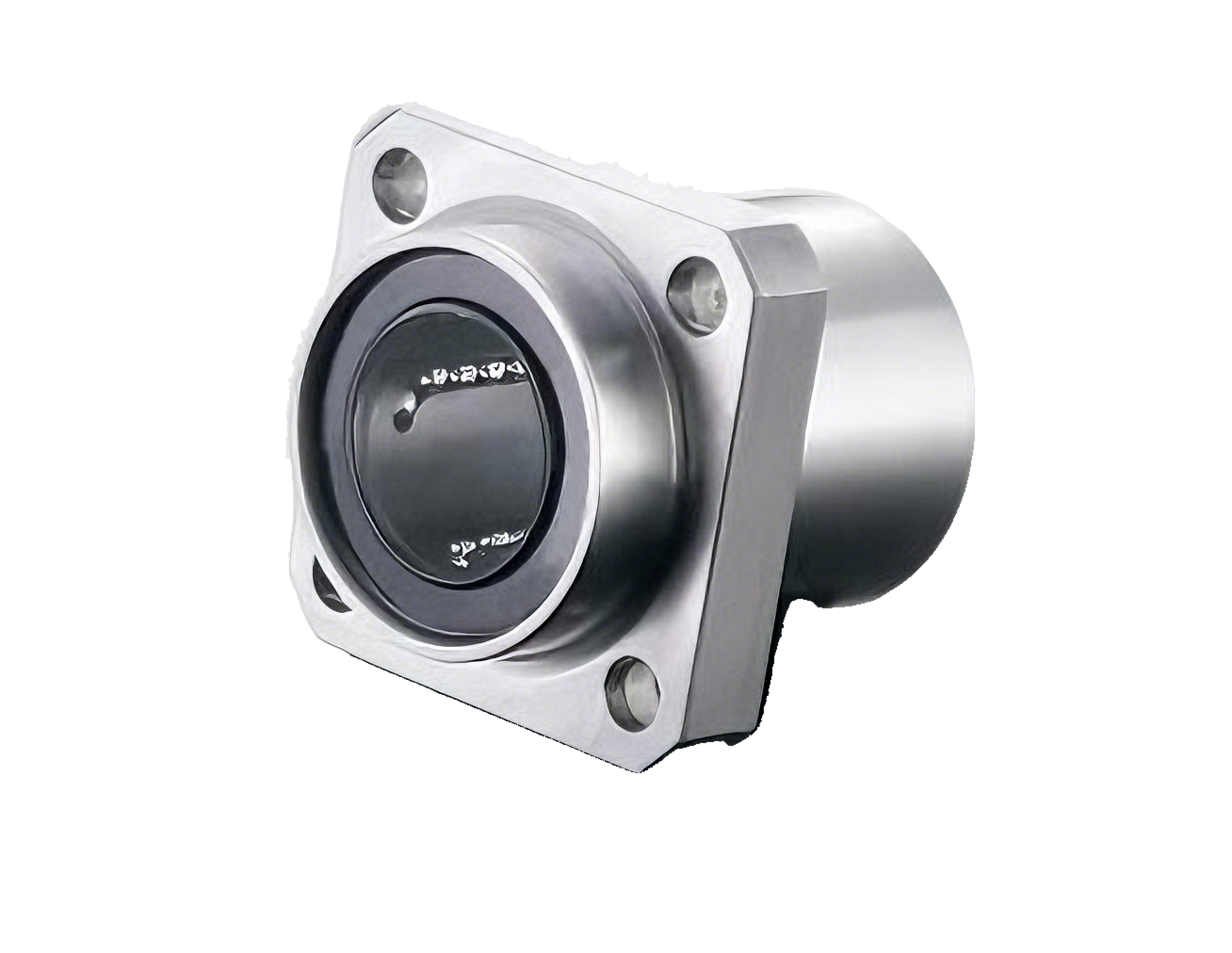

尺寸结构图

Dimensional Diagram

技术参数表

Specifications Table

LMK10-E-A

LMK10-E-A 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	29	mm	长度
Weight	72.52	g	重量
Eccentricity	12	μm	偏心度
C	372	N	基本额定动载荷
Co	549	N	基本额定静载荷
dr Tolerance	-0.0090	mm	轴径公差
D Tolerance	-0.0160	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	30	mm	K尺寸
Squareness	12	μm	垂直度

LMK10L-E-A

LMK10L-E-A 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	55	mm	长度
Weight	98.78	g	重量
C	588	N	基本额定动载荷
Co	1100	N	基本额定静载荷
dr Tolerance	-0.0100	mm	轴径公差
D Tolerance	0.0000	mm	外径公差
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	30	mm	K尺寸

LMK10LUU-E

LMK10LUU-E 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	55	mm	长度
Weight	98.78	g	重量
C	588	N	基本额定动载荷
Co	1100	N	基本额定静载荷
dr Tolerance	-0.0100	mm	轴径公差
D Tolerance	0.0000	mm	外径公差
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	30	mm	K尺寸

LMK10UU-E

LMK10UU-E 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	29	mm	长度
Weight	72.52	g	重量
Eccentricity	12	μm	偏心度
C	372	N	基本额定动载荷
Co	549	N	基本额定静载荷
dr Tolerance	-0.0090	mm	轴径公差
D Tolerance	-0.0160	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	30	mm	K尺寸
Squareness	12	μm	垂直度

LMK10UU-E-UD

LMK10UU-E-UD 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	47	mm	长度
Weight	85	g	重量
Eccentricity	15	μm	偏心度
C	505	N	基本额定动载荷
Co	715	N	基本额定静载荷
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	30	mm	K尺寸
Squareness	15	μm	垂直度

LMK12-E-A

LMK12-E-A 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	30	mm	长度
Weight	76.57	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	764	N	基本额定静载荷
dr Tolerance	-0.0090	mm	轴径公差
D Tolerance	-0.0160	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	32	mm	K尺寸
Squareness	12	μm	垂直度

LMK12L-E-A

LMK12L-E-A 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	57	mm	长度
Weight	110.9	g	重量
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.0100	mm	轴径公差
D Tolerance	-0.0160	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	32	mm	K尺寸

LMK12LUU-E

LMK12LUU-E 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	57	mm	长度
Weight	110.9	g	重量
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.0100	mm	轴径公差
D Tolerance	-0.0160	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	32	mm	K尺寸

LMK12UU-E

LMK12UU-E 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	30	mm	长度
Weight	76.57	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	764	N	基本额定静载荷
dr Tolerance	-0.0090	mm	轴径公差
D Tolerance	-0.0160	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	32	mm	K尺寸
Squareness	12	μm	垂直度

LMK12UU-E-UD

LMK12UU-E-UD 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	47	mm	长度
Weight	89	g	重量
Eccentricity	15	μm	偏心度
C	630	N	基本额定动载荷
Co	810	N	基本额定静载荷
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	32	mm	K尺寸
Squareness	15	μm	垂直度

LMK13LUU-E

LMK13LUU-E 技术参数表
参数	数值	单位	说明
dr	13	mm	轴径
D	23	mm	外径
L	61	mm	长度
Weight	130.108	g	重量
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.0100	mm	轴径公差
D Tolerance	-0.0160	mm	外径公差
Df	43	mm	法兰直径Df
Dp	33	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	34	mm	K尺寸

LMK13UU-E

LMK13UU-E 技术参数表
参数	数值	单位	说明
dr	13	mm	轴径
D	23	mm	外径
L	32	mm	长度
Weight	88.72	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
dr Tolerance	-0.0090	mm	轴径公差
D Tolerance	-0.0160	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	43	mm	法兰直径Df
Dp	33	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	34	mm	K尺寸
Squareness	12	μm	垂直度

LMK13UU-E-UD

LMK13UU-E-UD 技术参数表
参数	数值	单位	说明
dr	13	mm	轴径
D	23	mm	外径
L	47	mm	长度
Weight	109	g	重量
Eccentricity	15	μm	偏心度
C	640	N	基本额定动载荷
Co	826	N	基本额定静载荷
Df	43	mm	法兰直径Df
Dp	33	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	34	mm	K尺寸
Squareness	15	μm	垂直度

LMK16-E-A

LMK16-E-A 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	37	mm	长度
Weight	120.104	g	重量
Eccentricity	15	μm	偏心度
C	774	N	基本额定动载荷
Co	1180	N	基本额定静载荷
dr Tolerance	-0.0090	mm	轴径公差
D Tolerance	-0.0160	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	37	mm	K尺寸
Squareness	15	μm	垂直度

LMK16L-E-A

LMK16L-E-A 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	70	mm	长度
Weight	190.165	g	重量
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
dr Tolerance	-0.0100	mm	轴径公差
D Tolerance	-0.0160	mm	外径公差
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	37	mm	K尺寸

LMK16LUU-E

LMK16LUU-E 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	70	mm	长度
Weight	190.165	g	重量
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
dr Tolerance	-0.0100	mm	轴径公差
D Tolerance	-0.0160	mm	外径公差
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	37	mm	K尺寸

LMK16UU-E

LMK16UU-E 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	37	mm	长度
Weight	120.104	g	重量
Eccentricity	15	μm	偏心度
C	774	N	基本额定动载荷
Co	1180	N	基本额定静载荷
dr Tolerance	-0.0090	mm	轴径公差
D Tolerance	-0.0160	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	37	mm	K尺寸
Squareness	15	μm	垂直度

LMK16UU-E-UD

LMK16UU-E-UD 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	56	mm	长度
Weight	157	g	重量
Eccentricity	15	μm	偏心度
C	1160	N	基本额定动载荷
Co	1445	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
l	6	mm	法兰宽度l
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	37	mm	K尺寸
Squareness	15	μm	垂直度

LMK20-E-A

LMK20-E-A 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	42	mm	长度
Weight	180.145	g	重量
Eccentricity	15	μm	偏心度
C	882	N	基本额定动载荷
Co	1370	N	基本额定静载荷
dr Tolerance	-0.0100	mm	轴径公差
D Tolerance	0.0000	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
l	8	mm	法兰宽度l
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸
Squareness	15	μm	垂直度

LMK20L-E-A

LMK20L-E-A 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
Weight	260.225	g	重量
Eccentricity	20	μm	偏心度
C	1400	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	0.0000	mm	轴径公差
D Tolerance	0.0000	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
l	8	mm	法兰宽度l
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸
Squareness	20	μm	垂直度

LMK20LUU-E

LMK20LUU-E 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
Weight	260.225	g	重量
Eccentricity	20	μm	偏心度
C	1400	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	0.0000	mm	轴径公差
D Tolerance	0.0000	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
l	8	mm	法兰宽度l
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸
Squareness	20	μm	垂直度

LMK20UU-E

LMK20UU-E 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	42	mm	长度
Weight	180.145	g	重量
Eccentricity	15	μm	偏心度
C	882	N	基本额定动载荷
Co	1370	N	基本额定静载荷
dr Tolerance	-0.0100	mm	轴径公差
D Tolerance	0.0000	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
l	8	mm	法兰宽度l
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸
Squareness	15	μm	垂直度

LMK20UU-E-UD

LMK20UU-E-UD 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	65	mm	长度
Weight	232	g	重量
Eccentricity	20	μm	偏心度
C	1550	N	基本额定动载荷
Co	2065	N	基本额定静载荷
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
l	8	mm	法兰宽度l
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸
Squareness	20	μm	垂直度

LMK25-E-A

LMK25-E-A 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	59	mm	长度
Weight	340.3	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.0100	mm	轴径公差
D Tolerance	-0.0190	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
l	8	mm	法兰宽度l
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸
Squareness	15	μm	垂直度

LMK25L-E-A

LMK25L-E-A 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
Weight	540.5	g	重量
C	1560	N	基本额定动载荷
Co	3140	N	基本额定静载荷
dr Tolerance	-0.0120	mm	轴径公差
D Tolerance	-0.0190	mm	外径公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
l	8	mm	法兰宽度l
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸

LMK25LUU-E

LMK25LUU-E 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
Weight	540.5	g	重量
C	1560	N	基本额定动载荷
Co	3140	N	基本额定静载荷
dr Tolerance	-0.0120	mm	轴径公差
D Tolerance	-0.0190	mm	外径公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
l	8	mm	法兰宽度l
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸

LMK25UU-E

LMK25UU-E 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	59	mm	长度
Weight	340.3	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.0100	mm	轴径公差
D Tolerance	-0.0190	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
l	8	mm	法兰宽度l
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸
Squareness	15	μm	垂直度

LMK25UU-E-UD

LMK25UU-E-UD 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	83	mm	长度
Weight	481	g	重量
Eccentricity	20	μm	偏心度
C	1720	N	基本额定动载荷
Co	3065	N	基本额定静载荷
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
l	8	mm	法兰宽度l
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸
Squareness	20	μm	垂直度

LMK30-E-A

LMK30-E-A 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	64	mm	长度
Weight	470.37	g	重量
Eccentricity	20	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	-0.0100	mm	轴径公差
D Tolerance	-0.0190	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
l	10	mm	法兰宽度l
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	58	mm	K尺寸
Squareness	20	μm	垂直度

LMK30L-E-A

LMK30L-E-A 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	123	mm	长度
Weight	689.92	g	重量
C	2490	N	基本额定动载荷
Co	5490	N	基本额定静载荷
dr Tolerance	-0.0120	mm	轴径公差
D Tolerance	-0.0190	mm	外径公差
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
l	10	mm	法兰宽度l
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	58	mm	K尺寸

LMK30LUU-E

LMK30LUU-E 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	123	mm	长度
Weight	689.92	g	重量
C	2490	N	基本额定动载荷
Co	5490	N	基本额定静载荷
dr Tolerance	-0.0120	mm	轴径公差
D Tolerance	-0.0190	mm	外径公差
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
l	10	mm	法兰宽度l
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	58	mm	K尺寸

LMK30UU-E

LMK30UU-E 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	64	mm	长度
Weight	470.37	g	重量
Eccentricity	20	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	-0.0100	mm	轴径公差
D Tolerance	-0.0190	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
l	10	mm	法兰宽度l
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	58	mm	K尺寸
Squareness	20	μm	垂直度

LMK30UU-E-UD

LMK30UU-E-UD 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	90	mm	长度
Weight	560	g	重量
Eccentricity	20	μm	偏心度
C	2435	N	基本额定动载荷
Co	3970	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
l	10	mm	法兰宽度l
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	58	mm	K尺寸
Squareness	20	μm	垂直度

LMK35-E-A

LMK35-E-A 技术参数表
参数	数值	单位	说明
dr	35	mm	轴径
D	52	mm	外径
L	70	mm	长度
Weight	650.69	g	重量
Eccentricity	20	μm	偏心度
C	1670	N	基本额定动载荷
Co	3140	N	基本额定静载荷
dr Tolerance	-0.0120	mm	轴径公差
D Tolerance	-0.0220	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	82	mm	法兰直径Df
Dp	67	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
l	10	mm	法兰宽度l
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	64	mm	K尺寸
Squareness	20	μm	垂直度

LMK35L-E-A

LMK35L-E-A 技术参数表
参数	数值	单位	说明
dr	35	mm	轴径
D	52	mm	外径
L	135	mm	长度
Weight	1020.157	g	重量
Eccentricity	25	μm	偏心度
C	2650	N	基本额定动载荷
Co	6270	N	基本额定静载荷
dr Tolerance	-0.0150	mm	轴径公差
D Tolerance	0.0000	mm	外径公差
Df	82	mm	法兰直径Df
Dp	67	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
l	10	mm	法兰宽度l
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	64	mm	K尺寸
Squareness	25	μm	垂直度

LMK35LUU-E

LMK35LUU-E 技术参数表
参数	数值	单位	说明
dr	35	mm	轴径
D	52	mm	外径
L	135	mm	长度
Weight	1020.157	g	重量
Eccentricity	25	μm	偏心度
C	2650	N	基本额定动载荷
Co	6270	N	基本额定静载荷
dr Tolerance	-0.0150	mm	轴径公差
D Tolerance	0.0000	mm	外径公差
Df	82	mm	法兰直径Df
Dp	67	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
l	10	mm	法兰宽度l
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	64	mm	K尺寸
Squareness	25	μm	垂直度

LMK35UU-E

LMK35UU-E 技术参数表
参数	数值	单位	说明
dr	35	mm	轴径
D	52	mm	外径
L	70	mm	长度
Weight	650.69	g	重量
Eccentricity	20	μm	偏心度
C	1670	N	基本额定动载荷
Co	3140	N	基本额定静载荷
dr Tolerance	-0.0120	mm	轴径公差
D Tolerance	-0.0220	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	82	mm	法兰直径Df
Dp	67	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
l	10	mm	法兰宽度l
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	64	mm	K尺寸
Squareness	20	μm	垂直度

LMK40-E-A

LMK40-E-A 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
L	80	mm	长度
Weight	1000.88	g	重量
Eccentricity	20	μm	偏心度
C	2160	N	基本额定动载荷
Co	4020	N	基本额定静载荷
dr Tolerance	-0.0120	mm	轴径公差
D Tolerance	-0.0220	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	96	mm	法兰直径Df
Dp	78	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
l	13	mm	法兰宽度l
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	75	mm	K尺寸
Squareness	20	μm	垂直度

LMK40L-E-A

LMK40L-E-A 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
L	151	mm	长度
Weight	1380.138	g	重量
C	3430	N	基本额定动载荷
Co	8040	N	基本额定静载荷
dr Tolerance	-0.0150	mm	轴径公差
D Tolerance	-0.0220	mm	外径公差
Df	96	mm	法兰直径Df
Dp	78	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
l	13	mm	法兰宽度l
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	75	mm	K尺寸

LMK40LUU-E

LMK40LUU-E 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
L	151	mm	长度
Weight	1380.138	g	重量
C	3430	N	基本额定动载荷
Co	8040	N	基本额定静载荷
dr Tolerance	-0.0150	mm	轴径公差
D Tolerance	-0.0220	mm	外径公差
Df	96	mm	法兰直径Df
Dp	78	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
l	13	mm	法兰宽度l
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	75	mm	K尺寸

LMK40UU-E

LMK40UU-E 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
L	80	mm	长度
Weight	1000.88	g	重量
Eccentricity	20	μm	偏心度
C	2160	N	基本额定动载荷
Co	4020	N	基本额定静载荷
dr Tolerance	-0.0120	mm	轴径公差
D Tolerance	-0.0220	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	96	mm	法兰直径Df
Dp	78	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
l	13	mm	法兰宽度l
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	75	mm	K尺寸
Squareness	20	μm	垂直度

LMK50-E-A

LMK50-E-A 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	80	mm	外径
L	100	mm	长度
Weight	2200.2	g	重量
Eccentricity	25	μm	偏心度
C	3820	N	基本额定动载荷
Co	7940	N	基本额定静载荷
dr Tolerance	-0.0150	mm	轴径公差
D Tolerance	-0.0250	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	116	mm	法兰直径Df
Dp	98	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
l	13	mm	法兰宽度l
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	92	mm	K尺寸
Squareness	25	μm	垂直度

LMK50L-E-A

LMK50L-E-A 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	80	mm	外径
L	192	mm	长度
Weight	3600.34	g	重量
C	6080	N	基本额定动载荷
Co	15900	N	基本额定静载荷
dr Tolerance	-0.0200	mm	轴径公差
D Tolerance	-0.0250	mm	外径公差
Df	116	mm	法兰直径Df
Dp	98	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
l	13	mm	法兰宽度l
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	92	mm	K尺寸

LMK50LUU-E

LMK50LUU-E 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	80	mm	外径
L	192	mm	长度
Weight	3600.34	g	重量
C	6080	N	基本额定动载荷
Co	15900	N	基本额定静载荷
dr Tolerance	-0.0200	mm	轴径公差
D Tolerance	-0.0250	mm	外径公差
Df	116	mm	法兰直径Df
Dp	98	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
l	13	mm	法兰宽度l
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	92	mm	K尺寸

LMK50UU-E

LMK50UU-E 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	80	mm	外径
L	100	mm	长度
Weight	2200.2	g	重量
Eccentricity	25	μm	偏心度
C	3820	N	基本额定动载荷
Co	7940	N	基本额定静载荷
dr Tolerance	-0.0150	mm	轴径公差
D Tolerance	-0.0250	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	116	mm	法兰直径Df
Dp	98	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
l	13	mm	法兰宽度l
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	92	mm	K尺寸
Squareness	25	μm	垂直度

LMK60-E-A

LMK60-E-A 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	110	mm	长度
Weight	3000.256	g	重量
Eccentricity	25	μm	偏心度
C	4700	N	基本额定动载荷
Co	10000	N	基本额定静载荷
dr Tolerance	-0.0150	mm	轴径公差
D Tolerance	-0.0250	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
l	18	mm	法兰宽度l
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
K	106	mm	K尺寸
Squareness	25	μm	垂直度

LMK60L-E-A

LMK60L-E-A 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	209	mm	长度
Weight	4500.406	g	重量
Eccentricity	30	μm	偏心度
C	7550	N	基本额定动载荷
Co	20000	N	基本额定静载荷
dr Tolerance	-0.0200	mm	轴径公差
D Tolerance	-0.0250	mm	外径公差
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
l	18	mm	法兰宽度l
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
K	106	mm	K尺寸
Squareness	30	μm	垂直度

LMK60LUU-E

LMK60LUU-E 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	209	mm	长度
Weight	4500.406	g	重量
Eccentricity	30	μm	偏心度
C	7550	N	基本额定动载荷
Co	20000	N	基本额定静载荷
dr Tolerance	-0.0200	mm	轴径公差
D Tolerance	-0.0250	mm	外径公差
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
l	18	mm	法兰宽度l
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
K	106	mm	K尺寸
Squareness	30	μm	垂直度

LMK60UU-E

LMK60UU-E 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	110	mm	长度
Weight	3000.256	g	重量
Eccentricity	25	μm	偏心度
C	4700	N	基本额定动载荷
Co	10000	N	基本额定静载荷
dr Tolerance	-0.0150	mm	轴径公差
D Tolerance	-0.0250	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
l	18	mm	法兰宽度l
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
K	106	mm	K尺寸
Squareness	25	μm	垂直度

LMK6LUU-E

LMK6LUU-E 技术参数表
参数	数值	单位	说明
dr	6	mm	轴径
D	12	mm	外径
L	35	mm	长度
Weight	31.25	g	重量
C	323	N	基本额定动载荷
Co	530	N	基本额定静载荷
dr Tolerance	0.0000	mm	轴径公差
D Tolerance	0.0000	mm	外径公差
Df	28	mm	法兰直径Df
Dp	20	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
l	5	mm	法兰宽度l
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	22	mm	K尺寸

LMK6UU-E

LMK6UU-E 技术参数表
参数	数值	单位	说明
dr	6	mm	轴径
D	12	mm	外径
L	19	mm	长度
Weight	24.18	g	重量
Eccentricity	12	μm	偏心度
C	206	N	基本额定动载荷
Co	265	N	基本额定静载荷
dr Tolerance	0.0000	mm	轴径公差
D Tolerance	0.0000	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	28	mm	法兰直径Df
Dp	20	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
l	5	mm	法兰宽度l
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	22	mm	K尺寸
Squareness	12	μm	垂直度

LMK6UU-E-UD

LMK6UU-E-UD 技术参数表
参数	数值	单位	说明
dr	6	mm	轴径
D	12	mm	外径
L	29	mm	长度
Weight	27	g	重量
Eccentricity	15	μm	偏心度
C	225	N	基本额定动载荷
Co	305	N	基本额定静载荷
Df	28	mm	法兰直径Df
Dp	20	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
l	5	mm	法兰宽度l
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	22	mm	K尺寸
Squareness	15	μm	垂直度

LMK8-E-A

LMK8-E-A 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	24	mm	长度
Weight	37.29	g	重量
Eccentricity	12	μm	偏心度
C	274	N	基本额定动载荷
Co	392	N	基本额定静载荷
dr Tolerance	-0.0090	mm	轴径公差
D Tolerance	-0.0130	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
l	5	mm	法兰宽度l
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸
Squareness	12	μm	垂直度

LMK8L-E-A

LMK8L-E-A 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	45	mm	长度
Weight	51.43	g	重量
Eccentricity	15	μm	偏心度
C	431	N	基本额定动载荷
Co	784	N	基本额定静载荷
dr Tolerance	0.0000	mm	轴径公差
D Tolerance	-0.0130	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
l	5	mm	法兰宽度l
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸
Squareness	15	μm	垂直度

LMK8LUU-E

LMK8LUU-E 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	45	mm	长度
Weight	51.43	g	重量
Eccentricity	15	μm	偏心度
C	431	N	基本额定动载荷
Co	784	N	基本额定静载荷
dr Tolerance	0.0000	mm	轴径公差
D Tolerance	-0.0130	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
l	5	mm	法兰宽度l
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸
Squareness	15	μm	垂直度

LMK8UU-E

LMK8UU-E 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	24	mm	长度
Weight	37.29	g	重量
Eccentricity	12	μm	偏心度
C	274	N	基本额定动载荷
Co	392	N	基本额定静载荷
dr Tolerance	-0.0090	mm	轴径公差
D Tolerance	-0.0130	mm	外径公差
L Tolerance	±0.3000	mm	长度公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
l	5	mm	法兰宽度l
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸
Squareness	12	μm	垂直度

LMK8UU-E-UD

LMK8UU-E-UD 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	37	mm	长度
Weight	47	g	重量
Eccentricity	15	μm	偏心度
C	305	N	基本额定动载荷
Co	450	N	基本额定静载荷
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
l	5	mm	法兰宽度l
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸
Squareness	15	μm	垂直度

专业选型 · 快速报价 · 技术支持

Product Selection · Quick Quotes · Technical Support

无论您需要德系精密主轴，还是国产同级直线轴承，我们的技术团队都将为您提供专业服务。

在线咨询

LMK镶嵌式方形法兰

LMK镶嵌式方形法兰

产品特性

产品特性

型号说明

参数说明

经久耐用

运行静谧

精密公差

低阻顺滑

经久耐用

运行静谧

精密公差

低阻顺滑

尺寸结构图

技术参数表

专业选型 · 快速报价 · 技术支持

相关产品

LMF镶嵌式圆形法兰

LMH镶嵌式切边法兰

圆型法兰LM直线系列
