圆型法兰LM直线系列在套筒一端集成法兰，可直接用螺栓固定安装面，省去单独的轴承座，安装精度高、结构紧凑。提供圆形(LMF)、方形(LMK)、切边(LMH)法兰及标准、加长、中型(UD)、紧凑(TH)、镶嵌式(E)等多种型式。

标准带法兰型直线轴承 | 标准带法兰直线轴承

圆型法兰LM直线系列

获取报价

产品特性

Product Features

产品特性

法兰集成设计，螺栓直接安装
圆形/方形/切边法兰多种型式
标准型、加长型、紧凑型(TH)、中型(UD)可选
镶嵌式(-E)适合盲孔压装

型号说明

LMF为圆形法兰；LMEF为欧标、LMBF为英制；-L为加长、-UD为中型、-RB为反向沉孔。

参数说明

详细规格参数(轴径、外径、长度、额定载荷等)见参数表，可根据型号选择对应尺寸。

经久耐用

负载稳定，滚珠受力均匀分散；精选轴承钢材，抗疲劳损耗，有效延长设备使用寿命。

运行静谧

循环滚珠实现顺滑往复运动，减少金属摩擦异响，高速工况下依旧运行低噪平稳。

精密公差

严格执行尺寸公差管控，内孔精度优良，与导向轴配合间隙均匀，导向定位精度高。

低阻顺滑

采用封闭式滚珠循环传动结构，滚动摩擦阻力小，往复运动轻快灵敏，驱动负载损耗更低。

经久耐用

负载稳定，滚珠受力均匀分散；精选轴承钢材，抗疲劳损耗，有效延长设备使用寿命。

运行静谧

循环滚珠实现顺滑往复运动，减少金属摩擦异响，高速工况下依旧运行低噪平稳。

精密公差

严格执行尺寸公差管控，内孔精度优良，与导向轴配合间隙均匀，导向定位精度高。

低阻顺滑

采用封闭式滚珠循环传动结构，滚动摩擦阻力小，往复运动轻快灵敏，驱动负载损耗更低。

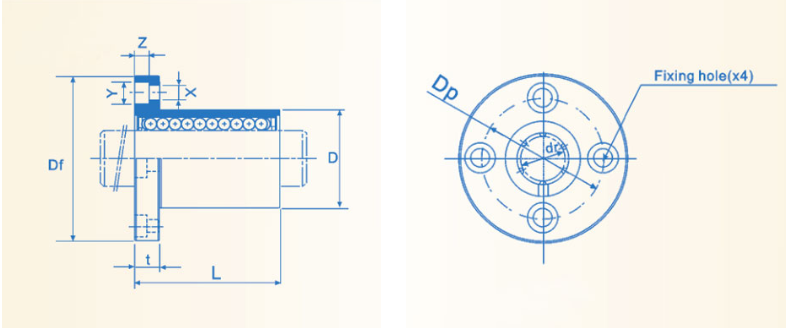

尺寸结构图

Dimensional Diagram

技术参数表

Specifications Table

LMBF10

LMBF10 技术参数表
参数	数值	单位	说明
dr	15.875	mm	轴径
D	28.575	mm	外径
L	38.1	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	140	g	重量
Eccentricity	12	μm	偏心度
Co	1160	N	基本额定静载荷
dr Tolerance	-0.5817	mm	轴径公差
D Tolerance	-0.4064	mm	外径公差
Df	44.45	mm	法兰直径Df
Dp	33.338	mm	法兰孔中心圆直径Dp
t	16.129	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	7.544	mm	沉孔直径Y
Z	12.09	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMBF10L

LMBF10L 技术参数表
参数	数值	单位	说明
dr	15.875	mm	轴径
D	25.575	mm	外径
L	77.438	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	215	g	重量
Eccentricity	15	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
D Tolerance	0	mm	外径公差
Df	50.8	mm	法兰直径Df
Dp	39.688	mm	法兰孔中心圆直径Dp
t	6.35	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	7.541	mm	沉孔直径Y
Z	4.366	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMBF10LUU

LMBF10LUU 技术参数表
参数	数值	单位	说明
dr	15.875	mm	轴径
D	25.575	mm	外径
L	77.438	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	215	g	重量
Eccentricity	15	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
D Tolerance	0	mm	外径公差
Df	50.8	mm	法兰直径Df
Dp	39.688	mm	法兰孔中心圆直径Dp
t	6.35	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	7.541	mm	沉孔直径Y
Z	4.366	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMBF10UU

LMBF10UU 技术参数表
参数	数值	单位	说明
dr	15.875	mm	轴径
D	28.575	mm	外径
L	38.1	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	140	g	重量
Eccentricity	12	μm	偏心度
Co	1160	N	基本额定静载荷
dr Tolerance	-0.5817	mm	轴径公差
D Tolerance	-0.4064	mm	外径公差
Df	44.45	mm	法兰直径Df
Dp	33.338	mm	法兰孔中心圆直径Dp
t	16.129	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	7.544	mm	沉孔直径Y
Z	12.09	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMBF12

LMBF12 技术参数表
参数	数值	单位	说明
dr	19.05	mm	轴径
D	31.75	mm	外径
L	41.275	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	190	g	重量
Eccentricity	15	μm	偏心度
Co	1370	N	基本额定静载荷
dr Tolerance	0/-0.2591	mm	轴径公差
D Tolerance	-0.1905	mm	外径公差
L Tolerance	±0.3048	mm	长度公差
Df	50.8	mm	法兰直径Df
Dp	39.688	mm	法兰孔中心圆直径Dp
t	16.129	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	8.738	mm	沉孔直径Y
Z	12.776	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMBF12L

LMBF12L 技术参数表
参数	数值	单位	说明
dr	19.05	mm	轴径
D	31.75	mm	外径
L	78.581	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	280	g	重量
Eccentricity	20	μm	偏心度
C	1370	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	0/+0.012	mm	轴径公差
D Tolerance	0/-0.019	mm	外径公差
Df	55.563	mm	法兰直径Df
Dp	43.656	mm	法兰孔中心圆直径Dp
t	7.938	mm	法兰厚度t
X	5.556	mm	安装孔径X
Y	8.731	mm	沉孔直径Y
Z	5.159	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMBF12LUU

LMBF12LUU 技术参数表
参数	数值	单位	说明
dr	19.05	mm	轴径
D	31.75	mm	外径
L	78.581	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	280	g	重量
Eccentricity	20	μm	偏心度
C	1370	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	0/+0.012	mm	轴径公差
D Tolerance	0/-0.019	mm	外径公差
Df	55.563	mm	法兰直径Df
Dp	43.656	mm	法兰孔中心圆直径Dp
t	7.938	mm	法兰厚度t
X	5.556	mm	安装孔径X
Y	8.731	mm	沉孔直径Y
Z	5.159	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMBF12UU

LMBF12UU 技术参数表
参数	数值	单位	说明
dr	19.05	mm	轴径
D	31.75	mm	外径
L	41.275	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	190	g	重量
Eccentricity	15	μm	偏心度
Co	1370	N	基本额定静载荷
dr Tolerance	0/-0.2591	mm	轴径公差
D Tolerance	-0.1905	mm	外径公差
L Tolerance	±0.3048	mm	长度公差
Df	50.8	mm	法兰直径Df
Dp	39.688	mm	法兰孔中心圆直径Dp
t	16.129	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	8.738	mm	沉孔直径Y
Z	12.776	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMBF16

LMBF16 技术参数表
参数	数值	单位	说明
dr	25.4	mm	轴径
D	39.688	mm	外径
L	57.15	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	325	g	重量
Eccentricity	15	μm	偏心度
Co	1570	N	基本额定静载荷
dr Tolerance	0/-0.6452	mm	轴径公差
D Tolerance	-0.254	mm	外径公差
L Tolerance	±7.62	mm	长度公差
Df	55.563	mm	法兰直径Df
Dp	43.66	mm	法兰孔中心圆直径Dp
t	20.163	mm	法兰厚度t
X	5.556	mm	安装孔径X
Y	9.477	mm	沉孔直径Y
Z	13.104	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMBF16L

LMBF16L 技术参数表
参数	数值	单位	说明
dr	25.4	mm	轴径
D	39.688	mm	外径
L	108.744	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	515	g	重量
Eccentricity	20	μm	偏心度
C	1670	N	基本额定动载荷
Co	3140	N	基本额定静载荷
D Tolerance	0	mm	外径公差
L Tolerance	+0.3	mm	长度公差
Df	63.5	mm	法兰直径Df
Dp	51.594	mm	法兰孔中心圆直径Dp
t	7.938	mm	法兰厚度t
X	5.556	mm	安装孔径X
Y	8.731	mm	沉孔直径Y
Z	5.159	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMBF16LUU

LMBF16LUU 技术参数表
参数	数值	单位	说明
dr	25.4	mm	轴径
D	39.688	mm	外径
L	108.744	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	515	g	重量
Eccentricity	20	μm	偏心度
C	1670	N	基本额定动载荷
Co	3140	N	基本额定静载荷
D Tolerance	0	mm	外径公差
L Tolerance	+0.3	mm	长度公差
Df	63.5	mm	法兰直径Df
Dp	51.594	mm	法兰孔中心圆直径Dp
t	7.938	mm	法兰厚度t
X	5.556	mm	安装孔径X
Y	8.731	mm	沉孔直径Y
Z	5.159	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMBF16UU

LMBF16UU 技术参数表
参数	数值	单位	说明
dr	25.4	mm	轴径
D	39.688	mm	外径
L	57.15	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	325	g	重量
Eccentricity	15	μm	偏心度
Co	1570	N	基本额定静载荷
dr Tolerance	0/-0.6452	mm	轴径公差
D Tolerance	-0.254	mm	外径公差
L Tolerance	±7.62	mm	长度公差
Df	55.563	mm	法兰直径Df
Dp	43.66	mm	法兰孔中心圆直径Dp
t	20.163	mm	法兰厚度t
X	5.556	mm	安装孔径X
Y	9.477	mm	沉孔直径Y
Z	13.104	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMBF20

LMBF20 技术参数表
参数	数值	单位	说明
dr	31.75	mm	轴径
D	50.8	mm	外径
L	66.675	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	665	g	重量
Eccentricity	20	μm	偏心度
Co	2740	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	-0.2286	mm	外径公差
Df	63.5	mm	法兰直径Df
Dp	51.594	mm	法兰孔中心圆直径Dp
t	9.525	mm	法兰厚度t
X	5.556	mm	安装孔径X
Y	12.212	mm	沉孔直径Y
Z	16.678	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMBF20L

LMBF20L 技术参数表
参数	数值	单位	说明
dr	31.75	mm	轴径
D	50.8	mm	外径
L	127	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	1220	g	重量
Eccentricity	25	μm	偏心度
C	2500	N	基本额定动载荷
Co	4940	N	基本额定静载荷
D Tolerance	0	mm	外径公差
Df	79.375	mm	法兰直径Df
Dp	65.088	mm	法兰孔中心圆直径Dp
t	9.525	mm	法兰厚度t
X	7.144	mm	安装孔径X
Y	10.319	mm	沉孔直径Y
Z	6.747	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMBF20LUU

LMBF20LUU 技术参数表
参数	数值	单位	说明
dr	31.75	mm	轴径
D	50.8	mm	外径
L	127	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	1220	g	重量
Eccentricity	25	μm	偏心度
C	2500	N	基本额定动载荷
Co	4940	N	基本额定静载荷
D Tolerance	0	mm	外径公差
Df	79.375	mm	法兰直径Df
Dp	65.088	mm	法兰孔中心圆直径Dp
t	9.525	mm	法兰厚度t
X	7.144	mm	安装孔径X
Y	10.319	mm	沉孔直径Y
Z	6.747	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMBF20UU

LMBF20UU 技术参数表
参数	数值	单位	说明
dr	31.75	mm	轴径
D	50.8	mm	外径
L	66.675	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	665	g	重量
Eccentricity	20	μm	偏心度
Co	2740	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	-0.2286	mm	外径公差
Df	63.5	mm	法兰直径Df
Dp	51.594	mm	法兰孔中心圆直径Dp
t	9.525	mm	法兰厚度t
X	5.556	mm	安装孔径X
Y	12.212	mm	沉孔直径Y
Z	16.678	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMBF24

LMBF24 技术参数表
参数	数值	单位	说明
dr	38.1	mm	轴径
D	60.325	mm	外径
L	76.2	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1100	g	重量
Eccentricity	25	μm	偏心度
Co	4020	N	基本额定静载荷
dr Tolerance	-0.3861	mm	轴径公差
D Tolerance	-0.0559	mm	外径公差
Df	79.375	mm	法兰直径Df
Dp	65.088	mm	法兰孔中心圆直径Dp
t	24.194	mm	法兰厚度t
X	7.144	mm	安装孔径X
Y	10.319	mm	沉孔直径Y
Z	17.137	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMBF24L

LMBF24L 技术参数表
参数	数值	单位	说明
dr	38.1	mm	轴径
D	63.325	mm	外径
L	144.463	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	1630	g	重量
Eccentricity	25	μm	偏心度
C	3430	N	基本额定动载荷
Co	8040	N	基本额定静载荷
dr Tolerance	-0.015	mm	轴径公差
D Tolerance	-0.032	mm	外径公差
Df	95.25	mm	法兰直径Df
Dp	77.788	mm	法兰孔中心圆直径Dp
t	12.7	mm	法兰厚度t
X	8.731	mm	安装孔径X
Y	12.7	mm	沉孔直径Y
Z	8.334	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMBF24LUU

LMBF24LUU 技术参数表
参数	数值	单位	说明
dr	38.1	mm	轴径
D	63.325	mm	外径
L	144.463	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	1630	g	重量
Eccentricity	25	μm	偏心度
C	3430	N	基本额定动载荷
Co	8040	N	基本额定静载荷
dr Tolerance	-0.015	mm	轴径公差
D Tolerance	-0.032	mm	外径公差
Df	95.25	mm	法兰直径Df
Dp	77.788	mm	法兰孔中心圆直径Dp
t	12.7	mm	法兰厚度t
X	8.731	mm	安装孔径X
Y	12.7	mm	沉孔直径Y
Z	8.334	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMBF24UU

LMBF24UU 技术参数表
参数	数值	单位	说明
dr	38.1	mm	轴径
D	60.325	mm	外径
L	76.2	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1100	g	重量
Eccentricity	25	μm	偏心度
Co	4020	N	基本额定静载荷
dr Tolerance	-0.3861	mm	轴径公差
D Tolerance	-0.0559	mm	外径公差
Df	79.375	mm	法兰直径Df
Dp	65.088	mm	法兰孔中心圆直径Dp
t	24.194	mm	法兰厚度t
X	7.144	mm	安装孔径X
Y	10.319	mm	沉孔直径Y
Z	17.137	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMBF32

LMBF32 技术参数表
参数	数值	单位	说明
dr	50.8	mm	轴径
D	76.2	mm	外径
L	101.6	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1780	g	重量
Eccentricity	25	μm	偏心度
Co	7940	N	基本额定静载荷
dr Tolerance	-0.3048	mm	轴径公差
D Tolerance	0/-0.635	mm	外径公差
Df	95.25	mm	法兰直径Df
Dp	80.962	mm	法兰孔中心圆直径Dp
t	24.194	mm	法兰厚度t
X	8.731	mm	安装孔径X
Y	12.7	mm	沉孔直径Y
Z	21.285	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMBF32L

LMBF32L 技术参数表
参数	数值	单位	说明
dr	50.8	mm	轴径
D	76.2	mm	外径
L	196.85	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	2800	g	重量
Eccentricity	30	μm	偏心度
C	6080	N	基本额定动载荷
Co	15900	N	基本额定静载荷
D Tolerance	0/-0.025	mm	外径公差
Df	111.125	mm	法兰直径Df
Dp	93.662	mm	法兰孔中心圆直径Dp
t	12.7	mm	法兰厚度t
X	8.731	mm	安装孔径X
Y	12.7	mm	沉孔直径Y
Z	8.334	mm	沉孔深度Z
Squareness	30	μm	垂直度

LMBF32LUU

LMBF32LUU 技术参数表
参数	数值	单位	说明
dr	50.8	mm	轴径
D	76.2	mm	外径
L	196.85	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	2800	g	重量
Eccentricity	30	μm	偏心度
C	6080	N	基本额定动载荷
Co	15900	N	基本额定静载荷
D Tolerance	0/-0.025	mm	外径公差
Df	111.125	mm	法兰直径Df
Dp	93.662	mm	法兰孔中心圆直径Dp
t	12.7	mm	法兰厚度t
X	8.731	mm	安装孔径X
Y	12.7	mm	沉孔直径Y
Z	8.334	mm	沉孔深度Z
Squareness	30	μm	垂直度

LMBF32UU

LMBF32UU 技术参数表
参数	数值	单位	说明
dr	50.8	mm	轴径
D	76.2	mm	外径
L	101.6	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1780	g	重量
Eccentricity	25	μm	偏心度
Co	7940	N	基本额定静载荷
dr Tolerance	-0.3048	mm	轴径公差
D Tolerance	0/-0.635	mm	外径公差
Df	95.25	mm	法兰直径Df
Dp	80.962	mm	法兰孔中心圆直径Dp
t	24.194	mm	法兰厚度t
X	8.731	mm	安装孔径X
Y	12.7	mm	沉孔直径Y
Z	21.285	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMBF4

LMBF4 技术参数表
参数	数值	单位	说明
dr	6.35	mm	轴径
D	12.7	mm	外径
L	19.05	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	32	g	重量
Eccentricity	12	μm	偏心度
Co	265	N	基本额定静载荷
D Tolerance	-0.5156	mm	外径公差
L Tolerance	-0.0010	mm	长度公差
Df	31.75	mm	法兰直径Df
Dp	22.225	mm	法兰孔中心圆直径Dp
t	5.563	mm	法兰厚度t
X	8.049	mm	安装孔径X
Y	6.35	mm	沉孔直径Y
Z	3.581	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMBF4L

LMBF4L 技术参数表
参数	数值	单位	说明
dr	6.35	mm	轴径
D	12.7	mm	外径
L	34.925	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	40	g	重量
Eccentricity	15	μm	偏心度
C	323	N	基本额定动载荷
Co	530	N	基本额定静载荷
D Tolerance	+0/-0.013	mm	外径公差
Df	31.75	mm	法兰直径Df
Dp	22.225	mm	法兰孔中心圆直径Dp
t	5.556	mm	法兰厚度t
X	3.969	mm	安装孔径X
Y	6.35	mm	沉孔直径Y
Z	3.572	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMBF4LUU

LMBF4LUU 技术参数表
参数	数值	单位	说明
dr	6.35	mm	轴径
D	12.7	mm	外径
L	34.925	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	40	g	重量
Eccentricity	15	μm	偏心度
C	323	N	基本额定动载荷
Co	530	N	基本额定静载荷
D Tolerance	+0/-0.013	mm	外径公差
Df	31.75	mm	法兰直径Df
Dp	22.225	mm	法兰孔中心圆直径Dp
t	5.556	mm	法兰厚度t
X	3.969	mm	安装孔径X
Y	6.35	mm	沉孔直径Y
Z	3.572	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMBF4UU

LMBF4UU 技术参数表
参数	数值	单位	说明
dr	6.35	mm	轴径
D	12.7	mm	外径
L	19.05	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	32	g	重量
Eccentricity	12	μm	偏心度
Co	265	N	基本额定静载荷
D Tolerance	-0.5156	mm	外径公差
L Tolerance	-0.0010	mm	长度公差
Df	31.75	mm	法兰直径Df
Dp	22.225	mm	法兰孔中心圆直径Dp
t	5.563	mm	法兰厚度t
X	8.049	mm	安装孔径X
Y	6.35	mm	沉孔直径Y
Z	3.581	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMBF6

LMBF6 技术参数表
参数	数值	单位	说明
dr	9.525	mm	轴径
D	15.875	mm	外径
L	22.225	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	47	g	重量
Eccentricity	12	μm	偏心度
Co	314	N	基本额定静载荷
dr Tolerance	-0.2591	mm	轴径公差
D Tolerance	-0.9677	mm	外径公差
L Tolerance	-0.0010	mm	长度公差
Df	38.1	mm	法兰直径Df
Dp	28.575	mm	法兰孔中心圆直径Dp
t	6.35	mm	法兰厚度t
X	11.874	mm	安装孔径X
Y	8.89	mm	沉孔直径Y
Z	4.369	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMBF6L

LMBF6L 技术参数表
参数	数值	单位	说明
dr	9.525	mm	轴径
D	15.875	mm	外径
L	40.481	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	60	g	重量
Eccentricity	15	μm	偏心度
C	353	N	基本额定动载荷
Co	630	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	38.1	mm	法兰直径Df
Dp	26.988	mm	法兰孔中心圆直径Dp
t	6.35	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	7.541	mm	沉孔直径Y
Z	4.366	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMBF6LUU

LMBF6LUU 技术参数表
参数	数值	单位	说明
dr	9.525	mm	轴径
D	15.875	mm	外径
L	40.481	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	60	g	重量
Eccentricity	15	μm	偏心度
C	353	N	基本额定动载荷
Co	630	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	38.1	mm	法兰直径Df
Dp	26.988	mm	法兰孔中心圆直径Dp
t	6.35	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	7.541	mm	沉孔直径Y
Z	4.366	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMBF6UU

LMBF6UU 技术参数表
参数	数值	单位	说明
dr	9.525	mm	轴径
D	15.875	mm	外径
L	22.225	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	47	g	重量
Eccentricity	12	μm	偏心度
Co	314	N	基本额定静载荷
dr Tolerance	-0.2591	mm	轴径公差
D Tolerance	-0.9677	mm	外径公差
L Tolerance	-0.0010	mm	长度公差
Df	38.1	mm	法兰直径Df
Dp	28.575	mm	法兰孔中心圆直径Dp
t	6.35	mm	法兰厚度t
X	11.874	mm	安装孔径X
Y	8.89	mm	沉孔直径Y
Z	4.369	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMBF8

LMBF8 技术参数表
参数	数值	单位	说明
dr	12.7	mm	轴径
D	22.225	mm	外径
L	31.115	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	88	g	重量
Eccentricity	12	μm	偏心度
Co	784	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	-0.4191	mm	外径公差
Df	38.1	mm	法兰直径Df
Dp	28.988	mm	法兰孔中心圆直径Dp
t	16.129	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	6.454	mm	沉孔直径Y
Z	11.095	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMBF8L

LMBF8L 技术参数表
参数	数值	单位	说明
dr	12.7	mm	轴径
D	22.225	mm	外径
L	60.325	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	126	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	+0/-0.010	mm	轴径公差
D Tolerance	+0/-0.016	mm	外径公差
Df	44.45	mm	法兰直径Df
Dp	33.338	mm	法兰孔中心圆直径Dp
t	6.35	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	7.541	mm	沉孔直径Y
Z	4.366	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMBF8LUU

LMBF8LUU 技术参数表
参数	数值	单位	说明
dr	12.7	mm	轴径
D	22.225	mm	外径
L	60.325	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	126	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	+0/-0.010	mm	轴径公差
D Tolerance	+0/-0.016	mm	外径公差
Df	44.45	mm	法兰直径Df
Dp	33.338	mm	法兰孔中心圆直径Dp
t	6.35	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	7.541	mm	沉孔直径Y
Z	4.366	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMBF8UU

LMBF8UU 技术参数表
参数	数值	单位	说明
dr	12.7	mm	轴径
D	22.225	mm	外径
L	31.115	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	88	g	重量
Eccentricity	12	μm	偏心度
Co	784	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	-0.4191	mm	外径公差
Df	38.1	mm	法兰直径Df
Dp	28.988	mm	法兰孔中心圆直径Dp
t	16.129	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	6.454	mm	沉孔直径Y
Z	11.095	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMEF12-A

LMEF12-A 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	22	mm	外径
L	32	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	80	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMEF12L-A

LMEF12L-A 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	22	mm	外径
L	61	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	110	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	+0.011-0.001	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMEF12LUU

LMEF12LUU 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	22	mm	外径
L	61	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	110	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	+0.011-0.001	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMEF12UU

LMEF12UU 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	22	mm	外径
L	32	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	80	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMEF16-A

LMEF16-A 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	26	mm	外径
L	36	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	103	g	重量
Eccentricity	12	μm	偏心度
C	578	N	基本额定动载荷
Co	892	N	基本额定静载荷
dr Tolerance	+0.009	mm	轴径公差
D Tolerance	-0.016	mm	外径公差
Df	46	mm	法兰直径Df
Dp	36	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMEF16L-A

LMEF16L-A 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	26	mm	外径
L	68	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	160	g	重量
Eccentricity	15	μm	偏心度
C	921	N	基本额定动载荷
Co	1780	N	基本额定静载荷
dr Tolerance	+0.011-0.001	mm	轴径公差
D Tolerance	-0.016	mm	外径公差
Df	46	mm	法兰直径Df
Dp	36	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMEF16LUU

LMEF16LUU 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	26	mm	外径
L	68	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	160	g	重量
Eccentricity	15	μm	偏心度
C	921	N	基本额定动载荷
Co	1780	N	基本额定静载荷
dr Tolerance	+0.011-0.001	mm	轴径公差
D Tolerance	-0.016	mm	外径公差
Df	46	mm	法兰直径Df
Dp	36	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMEF16UU

LMEF16UU 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	26	mm	外径
L	36	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	103	g	重量
Eccentricity	12	μm	偏心度
C	578	N	基本额定动载荷
Co	892	N	基本额定静载荷
dr Tolerance	+0.009	mm	轴径公差
D Tolerance	-0.016	mm	外径公差
Df	46	mm	法兰直径Df
Dp	36	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMEF20-A

LMEF20-A 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	45	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	182	g	重量
Eccentricity	15	μm	偏心度
C	862	N	基本额定动载荷
Co	1370	N	基本额定静载荷
dr Tolerance	+0.001	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMEF20L-A

LMEF20L-A 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	280	g	重量
Eccentricity	17	μm	偏心度
C	1370	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	-0.013	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	17	μm	垂直度

LMEF20LUU

LMEF20LUU 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	280	g	重量
Eccentricity	17	μm	偏心度
C	1370	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	-0.013	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	17	μm	垂直度

LMEF20UU

LMEF20UU 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	45	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	182	g	重量
Eccentricity	15	μm	偏心度
C	862	N	基本额定动载荷
Co	1370	N	基本额定静载荷
dr Tolerance	+0.001	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMEF25-A

LMEF25-A 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	58	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	335	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.011	mm	轴径公差
D Tolerance	0	mm	外径公差
L Tolerance	±0.3	mm	长度公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMEF25L-A

LMEF25L-A 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	540	g	重量
Eccentricity	17	μm	偏心度
C	1570	N	基本额定动载荷
Co	3140	N	基本额定静载荷
dr Tolerance	-0.013	mm	轴径公差
D Tolerance	0	mm	外径公差
L Tolerance	±0.3	mm	长度公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	17	μm	垂直度

LMEF25LUU

LMEF25LUU 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	540	g	重量
Eccentricity	17	μm	偏心度
C	1570	N	基本额定动载荷
Co	3140	N	基本额定静载荷
dr Tolerance	-0.013	mm	轴径公差
D Tolerance	0	mm	外径公差
L Tolerance	±0.3	mm	长度公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	17	μm	垂直度

LMEF25UU

LMEF25UU 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	58	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	335	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.011	mm	轴径公差
D Tolerance	0	mm	外径公差
L Tolerance	±0.3	mm	长度公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMEF30-A

LMEF30-A 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	47	mm	外径
L	68	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	560	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	-0.001	mm	轴径公差
D Tolerance	-0.019	mm	外径公差
Df	76	mm	法兰直径Df
Dp	62	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMEF30L-A

LMEF30L-A 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	47	mm	外径
L	123	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	815	g	重量
Eccentricity	17	μm	偏心度
C	2500	N	基本额定动载荷
Co	5480	N	基本额定静载荷
dr Tolerance	-0.002	mm	轴径公差
D Tolerance	-0.019	mm	外径公差
Df	76	mm	法兰直径Df
Dp	62	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
Squareness	17	μm	垂直度

LMEF30LUU

LMEF30LUU 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	47	mm	外径
L	123	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	815	g	重量
Eccentricity	17	μm	偏心度
C	2500	N	基本额定动载荷
Co	5480	N	基本额定静载荷
dr Tolerance	-0.002	mm	轴径公差
D Tolerance	-0.019	mm	外径公差
Df	76	mm	法兰直径Df
Dp	62	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
Squareness	17	μm	垂直度

LMEF30UU

LMEF30UU 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	47	mm	外径
L	68	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	560	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	-0.001	mm	轴径公差
D Tolerance	-0.019	mm	外径公差
Df	76	mm	法兰直径Df
Dp	62	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMEF40-A

LMEF40-A 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	62	mm	外径
L	80	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1175	g	重量
Eccentricity	17	μm	偏心度
C	2160	N	基本额定动载荷
Co	4020	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	-0.022	mm	外径公差
Df	98	mm	法兰直径Df
Dp	80	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
Squareness	17	μm	垂直度

LMEF40L-A

LMEF40L-A 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	62	mm	外径
L	151	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1605	g	重量
Eccentricity	20	μm	偏心度
C	3480	N	基本额定动载荷
Co	8040	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	98	mm	法兰直径Df
Dp	80	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMEF40LUU

LMEF40LUU 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	62	mm	外径
L	151	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1605	g	重量
Eccentricity	20	μm	偏心度
C	3480	N	基本额定动载荷
Co	8040	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	98	mm	法兰直径Df
Dp	80	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMEF40UU

LMEF40UU 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	62	mm	外径
L	80	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1175	g	重量
Eccentricity	17	μm	偏心度
C	2160	N	基本额定动载荷
Co	4020	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	-0.022	mm	外径公差
Df	98	mm	法兰直径Df
Dp	80	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
Squareness	17	μm	垂直度

LMEF50L-A

LMEF50L-A 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	75	mm	外径
L	192	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	2120	g	重量
Eccentricity	20	μm	偏心度
C	6080	N	基本额定动载荷
Co	15900	N	基本额定静载荷
dr Tolerance	+0.016-0.016	mm	轴径公差
D Tolerance	-0.022	mm	外径公差
Df	112	mm	法兰直径Df
Dp	94	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMEF50LUU

LMEF50LUU 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	75	mm	外径
L	192	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	2120	g	重量
Eccentricity	20	μm	偏心度
C	6080	N	基本额定动载荷
Co	15900	N	基本额定静载荷
dr Tolerance	+0.016-0.016	mm	轴径公差
D Tolerance	-0.022	mm	外径公差
Df	112	mm	法兰直径Df
Dp	94	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMEF50UU

LMEF50UU 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	75	mm	外径
L	100	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1745	g	重量
Eccentricity	17	μm	偏心度
C	3820	N	基本额定动载荷
Co	7940	N	基本额定静载荷
dr Tolerance	+0.013	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	112	mm	法兰直径Df
Dp	94	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
Squareness	17	μm	垂直度

LMEF60LUU

LMEF60LUU 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	209	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	4920	g	重量
Eccentricity	25	μm	偏心度
C	7550	N	基本额定动载荷
Co	20000	N	基本额定静载荷
dr Tolerance	+0.004-0.004	mm	轴径公差
D Tolerance	-0.022	mm	外径公差
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMEF60UU

LMEF60UU 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	125	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	3220	g	重量
Eccentricity	20	μm	偏心度
C	4700	N	基本额定动载荷
Co	9800	N	基本额定静载荷
dr Tolerance	-0.002	mm	轴径公差
D Tolerance	-0.025	mm	外径公差
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMEF8-A

LMEF8-A 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	16	mm	外径
L	25	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	41	g	重量
Eccentricity	12	μm	偏心度
C	265	N	基本额定动载荷
Co	402	N	基本额定静载荷
dr Tolerance	+0.008	mm	轴径公差
D Tolerance	-0.013	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMEF8L-A

LMEF8L-A 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	16	mm	外径
L	46	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	59	g	重量
Eccentricity	15	μm	偏心度
C	421	N	基本额定动载荷
Co	804	N	基本额定静载荷
dr Tolerance	+0.009-0.001	mm	轴径公差
D Tolerance	0-0.013	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMEF8LUU

LMEF8LUU 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	16	mm	外径
L	46	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	59	g	重量
Eccentricity	15	μm	偏心度
C	421	N	基本额定动载荷
Co	804	N	基本额定静载荷
dr Tolerance	+0.009-0.001	mm	轴径公差
D Tolerance	0-0.013	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMEF8UU

LMEF8UU 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	16	mm	外径
L	25	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	41	g	重量
Eccentricity	12	μm	偏心度
C	265	N	基本额定动载荷
Co	402	N	基本额定静载荷
dr Tolerance	+0.008	mm	轴径公差
D Tolerance	-0.013	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMF10-A

LMF10-A 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	29	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	72	g	重量
Eccentricity	12	μm	偏心度
C	372	N	基本额定动载荷
Co	549	N	基本额定静载荷
dr Tolerance	-0.009	mm	轴径公差
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMF10-A-RB

LMF10-A-RB 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
L	29	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	72	g	重量
Eccentricity	12	μm	偏心度
C	370	N	基本额定动载荷
Co	545	N	基本额定静载荷
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z

LMF10L-A

LMF10L-A 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	55	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	98	g	重量
Eccentricity	15	μm	偏心度
C	588	N	基本额定动载荷
Co	1100	N	基本额定静载荷
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF10L-A-RB

LMF10L-A-RB 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	55	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	98	g	重量
Eccentricity	15	μm	偏心度
C	585	N	基本额定动载荷
Co	1100	N	基本额定静载荷
dr Tolerance	-0/-0.009	mm	轴径公差
D Tolerance	+0/-0.010	mm	外径公差
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Z	4.1	mm	沉孔深度Z
F	7.5	mm	F尺寸

LMF10LUU

LMF10LUU 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	55	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	98	g	重量
Eccentricity	15	μm	偏心度
C	588	N	基本额定动载荷
Co	1100	N	基本额定静载荷
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF10LUU-RB

LMF10LUU-RB 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	55	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	98	g	重量
Eccentricity	15	μm	偏心度
C	585	N	基本额定动载荷
Co	1100	N	基本额定静载荷
dr Tolerance	-0/-0.009	mm	轴径公差
D Tolerance	+0/-0.010	mm	外径公差
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Z	4.1	mm	沉孔深度Z
F	7.5	mm	F尺寸

LMF10UU

LMF10UU 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	29	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	72	g	重量
Eccentricity	12	μm	偏心度
C	372	N	基本额定动载荷
Co	549	N	基本额定静载荷
dr Tolerance	-0.009	mm	轴径公差
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMF10UU-RB

LMF10UU-RB 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
L	29	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	72	g	重量
Eccentricity	12	μm	偏心度
C	370	N	基本额定动载荷
Co	545	N	基本额定静载荷
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z

LMF10UU-UD

LMF10UU-UD 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	47	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	85	g	重量
Eccentricity	15	μm	偏心度
C	505	N	基本额定动载荷
Co	715	N	基本额定静载荷
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF12-A

LMF12-A 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	30	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	76	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
D Tolerance	-0.016	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMF12-A-RB

LMF12-A-RB 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
L	30	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	76	g	重量
Eccentricity	12	μm	偏心度
C	410	N	基本额定动载荷
Co	595	N	基本额定静载荷
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z

LMF12L-A

LMF12L-A 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	57	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	110	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.010	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF12L-A-RB

LMF12L-A-RB 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	57	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	110	g	重量
Eccentricity	15	μm	偏心度
C	655	N	基本额定动载荷
Co	1200	N	基本额定静载荷
dr Tolerance	-0/-0.009	mm	轴径公差
D Tolerance	+0/-0.021	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Z	4.1	mm	沉孔深度Z
F	7.5	mm	F尺寸

LMF12LUU

LMF12LUU 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	57	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	110	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.010	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF12LUU-RB

LMF12LUU-RB 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	57	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	110	g	重量
Eccentricity	15	μm	偏心度
C	655	N	基本额定动载荷
Co	1200	N	基本额定静载荷
dr Tolerance	-0/-0.009	mm	轴径公差
D Tolerance	+0/-0.021	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Z	4.1	mm	沉孔深度Z
F	7.5	mm	F尺寸

LMF12UU

LMF12UU 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	30	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	76	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
D Tolerance	-0.016	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMF12UU-RB

LMF12UU-RB 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
L	30	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	76	g	重量
Eccentricity	12	μm	偏心度
C	410	N	基本额定动载荷
Co	595	N	基本额定静载荷
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z

LMF12UU-UD

LMF12UU-UD 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	47	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	89	g	重量
Eccentricity	15	μm	偏心度
C	630	N	基本额定动载荷
Co	810	N	基本额定静载荷
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF13-A

LMF13-A 技术参数表
参数	数值	单位	说明
dr	13	mm	轴径
D	23	mm	外径
L	32	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	85	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
Df	43	mm	法兰直径Df
Dp	33	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMF13LUU

LMF13LUU 技术参数表
参数	数值	单位	说明
dr	13	mm	轴径
D	23	mm	外径
L	61	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	130	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
D Tolerance	-0.016	mm	外径公差
Df	43	mm	法兰直径Df
Dp	33	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF13UU

LMF13UU 技术参数表
参数	数值	单位	说明
dr	13	mm	轴径
D	23	mm	外径
L	32	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	85	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
Df	43	mm	法兰直径Df
Dp	33	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMF13UU-UD

LMF13UU-UD 技术参数表
参数	数值	单位	说明
dr	13	mm	轴径
D	23	mm	外径
L	47	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	109	g	重量
Eccentricity	15	μm	偏心度
C	640	N	基本额定动载荷
Co	826	N	基本额定静载荷
Df	43	mm	法兰直径Df
Dp	33	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF16-A

LMF16-A 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	37	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	120	g	重量
Eccentricity	12	μm	偏心度
C	774	N	基本额定动载荷
Co	1180	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMF16-A-RB

LMF16-A-RB 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	37(±0.3)	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	120	g	重量
Eccentricity	12	μm	偏心度
C	775	N	基本额定动载荷
Co	1180	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z

LMF16L-A

LMF16L-A 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	70	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	190	g	重量
Eccentricity	15	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF16L-A-RB

LMF16L-A-RB 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	70	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	190	g	重量
Eccentricity	15	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
L Tolerance	±0.3	mm	长度公差
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Z	4.1	mm	沉孔深度Z
F	7.5	mm	F尺寸

LMF16LUU

LMF16LUU 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	70	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	190	g	重量
Eccentricity	15	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF16LUU-RB

LMF16LUU-RB 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	70	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	190	g	重量
Eccentricity	15	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
L Tolerance	±0.3	mm	长度公差
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Z	4.1	mm	沉孔深度Z
F	7.5	mm	F尺寸

LMF16UU

LMF16UU 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	37	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	120	g	重量
Eccentricity	12	μm	偏心度
C	774	N	基本额定动载荷
Co	1180	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMF16UU-RB

LMF16UU-RB 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	37(±0.3)	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	120	g	重量
Eccentricity	12	μm	偏心度
C	775	N	基本额定动载荷
Co	1180	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z

LMF16UU-UD

LMF16UU-UD 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	56	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	157	g	重量
Eccentricity	15	μm	偏心度
C	1160	N	基本额定动载荷
Co	1445	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF20-A

LMF20-A 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	42	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	180	g	重量
Eccentricity	15	μm	偏心度
C	882	N	基本额定动载荷
Co	1370	N	基本额定静载荷
L Tolerance	±0.3	mm	长度公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF20-A-RB

LMF20-A-RB 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	42	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	180	g	重量
Eccentricity	15	μm	偏心度
C	882	N	基本额定动载荷
Co	1370	N	基本额定静载荷
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z

LMF20L-A

LMF20L-A 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	280	g	重量
Eccentricity	20	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
L Tolerance	+0.3	mm	长度公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMF20L-A-RB

LMF20L-A-RB 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	260	g	重量
Eccentricity	20	μm	偏心度
C	1400	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Z	5.1	mm	沉孔深度Z
F	9	mm	F尺寸

LMF20LUU

LMF20LUU 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	280	g	重量
Eccentricity	20	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
L Tolerance	+0.3	mm	长度公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMF20LUU-RB

LMF20LUU-RB 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	260	g	重量
Eccentricity	20	μm	偏心度
C	1400	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Z	5.1	mm	沉孔深度Z
F	9	mm	F尺寸

LMF20UU

LMF20UU 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	42	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	180	g	重量
Eccentricity	15	μm	偏心度
C	882	N	基本额定动载荷
Co	1370	N	基本额定静载荷
L Tolerance	±0.3	mm	长度公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF20UU-RB

LMF20UU-RB 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	42	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	180	g	重量
Eccentricity	15	μm	偏心度
C	882	N	基本额定动载荷
Co	1370	N	基本额定静载荷
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z

LMF20UU-UD

LMF20UU-UD 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	65	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	232	g	重量
Eccentricity	20	μm	偏心度
C	1550	N	基本额定动载荷
Co	2065	N	基本额定静载荷
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMF25-A

LMF25-A 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	59	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	340	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
D Tolerance	-0.019	mm	外径公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF25-A-RB

LMF25-A-RB 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
L	59	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	340	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z

LMF25L-A

LMF25L-A 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	540	g	重量
Eccentricity	20	μm	偏心度
C	1560	N	基本额定动载荷
Co	3140	N	基本额定静载荷
dr Tolerance	-0.012	mm	轴径公差
D Tolerance	-0.019	mm	外径公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMF25L-A-RB

LMF25L-A-RB 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	540	g	重量
Eccentricity	20	μm	偏心度
C	1560	N	基本额定动载荷
Co	3140	N	基本额定静载荷
dr Tolerance	-0.010/0	mm	轴径公差
D Tolerance	-0.025/0	mm	外径公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Z	5.1	mm	沉孔深度Z
F	9	mm	F尺寸

LMF25LUU

LMF25LUU 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	540	g	重量
Eccentricity	20	μm	偏心度
C	1560	N	基本额定动载荷
Co	3140	N	基本额定静载荷
dr Tolerance	-0.012	mm	轴径公差
D Tolerance	-0.019	mm	外径公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMF25LUU-RB

LMF25LUU-RB 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	540	g	重量
Eccentricity	20	μm	偏心度
C	1560	N	基本额定动载荷
Co	3140	N	基本额定静载荷
dr Tolerance	-0.010/0	mm	轴径公差
D Tolerance	-0.025/0	mm	外径公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Z	5.1	mm	沉孔深度Z
F	9	mm	F尺寸

LMF25UU

LMF25UU 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	59	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	340	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
D Tolerance	-0.019	mm	外径公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF25UU-RB

LMF25UU-RB 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
L	59	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	340	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z

LMF25UU-UD

LMF25UU-UD 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	83	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	479	g	重量
Eccentricity	20	μm	偏心度
C	1720	N	基本额定动载荷
Co	3085	N	基本额定静载荷
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMF30-A

LMF30-A 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	64	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	470	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF30-A-RB

LMF30-A-RB 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	64	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	470	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z

LMF30L-A

LMF30L-A 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	123	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	680	g	重量
Eccentricity	20	μm	偏心度
C	2490	N	基本额定动载荷
Co	5490	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMF30L-A-RB

LMF30L-A-RB 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	123	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	680	g	重量
Eccentricity	20	μm	偏心度
C	2490	N	基本额定动载荷
Co	5490	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Z	6.1	mm	沉孔深度Z
F	11	mm	F尺寸

LMF30LUU

LMF30LUU 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	123	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	680	g	重量
Eccentricity	20	μm	偏心度
C	2490	N	基本额定动载荷
Co	5490	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMF30LUU-RB

LMF30LUU-RB 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	123	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	680	g	重量
Eccentricity	20	μm	偏心度
C	2490	N	基本额定动载荷
Co	5490	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Z	6.1	mm	沉孔深度Z
F	11	mm	F尺寸

LMF30UU

LMF30UU 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	64	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	470	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF30UU-RB

LMF30UU-RB 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	64	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	470	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z

LMF30UU-UD

LMF30UU-UD 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	90	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	559	g	重量
Eccentricity	20	μm	偏心度
C	2440	N	基本额定动载荷
Co	3974	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMF35-A

LMF35-A 技术参数表
参数	数值	单位	说明
dr	35	mm	轴径
D	52	mm	外径
L	70	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	650	g	重量
Eccentricity	20	μm	偏心度
C	1670	N	基本额定动载荷
Co	3140	N	基本额定静载荷
Df	82	mm	法兰直径Df
Dp	67	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMF35L-A

LMF35L-A 技术参数表
参数	数值	单位	说明
dr	35	mm	轴径
D	52	mm	外径
L	135	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1020	g	重量
Eccentricity	25	μm	偏心度
C	2650	N	基本额定动载荷
Co	6270	N	基本额定静载荷
Df	82	mm	法兰直径Df
Dp	67	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMF35LUU

LMF35LUU 技术参数表
参数	数值	单位	说明
dr	35	mm	轴径
D	52	mm	外径
L	135	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1020	g	重量
Eccentricity	25	μm	偏心度
C	2650	N	基本额定动载荷
Co	6270	N	基本额定静载荷
Df	82	mm	法兰直径Df
Dp	67	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMF35UU

LMF35UU 技术参数表
参数	数值	单位	说明
dr	35	mm	轴径
D	52	mm	外径
L	70	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	650	g	重量
Eccentricity	20	μm	偏心度
C	1670	N	基本额定动载荷
Co	3140	N	基本额定静载荷
Df	82	mm	法兰直径Df
Dp	67	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMF40-A

LMF40-A 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
L	80	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1060	g	重量
Eccentricity	20	μm	偏心度
C	2160	N	基本额定动载荷
Co	4020	N	基本额定静载荷
D Tolerance	-0.022	mm	外径公差
Df	96	mm	法兰直径Df
Dp	78	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMF40L-A

LMF40L-A 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
L	151	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1570	g	重量
Eccentricity	25	μm	偏心度
C	3430	N	基本额定动载荷
Co	8040	N	基本额定静载荷
dr Tolerance	-0.015	mm	轴径公差
D Tolerance	-0.022	mm	外径公差
Df	96	mm	法兰直径Df
Dp	78	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMF40LUU

LMF40LUU 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
L	151	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1570	g	重量
Eccentricity	25	μm	偏心度
C	3430	N	基本额定动载荷
Co	8040	N	基本额定静载荷
dr Tolerance	-0.015	mm	轴径公差
D Tolerance	-0.022	mm	外径公差
Df	96	mm	法兰直径Df
Dp	78	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMF40UU

LMF40UU 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
L	80	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1060	g	重量
Eccentricity	20	μm	偏心度
C	2160	N	基本额定动载荷
Co	4020	N	基本额定静载荷
D Tolerance	-0.022	mm	外径公差
Df	96	mm	法兰直径Df
Dp	78	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMF50-A

LMF50-A 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	80	mm	外径
L	100	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	2200	g	重量
Eccentricity	20	μm	偏心度
C	3820	N	基本额定动载荷
Co	7940	N	基本额定静载荷
Df	116	mm	法兰直径Df
Dp	98	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMF50L-A

LMF50L-A 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	80	mm	外径
L	192	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	3600	g	重量
Eccentricity	25	μm	偏心度
C	6080	N	基本额定动载荷
Co	15900	N	基本额定静载荷
Df	116	mm	法兰直径Df
Dp	98	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMF50LUU

LMF50LUU 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	80	mm	外径
L	192	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	3600	g	重量
Eccentricity	25	μm	偏心度
C	6080	N	基本额定动载荷
Co	15900	N	基本额定静载荷
Df	116	mm	法兰直径Df
Dp	98	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMF50UU

LMF50UU 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	80	mm	外径
L	100	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	2200	g	重量
Eccentricity	20	μm	偏心度
C	3820	N	基本额定动载荷
Co	7940	N	基本额定静载荷
Df	116	mm	法兰直径Df
Dp	98	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
Squareness	20	μm	垂直度

LMF60-A

LMF60-A 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	110	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	3000	g	重量
Eccentricity	25	μm	偏心度
C	4700	N	基本额定动载荷
Co	10000	N	基本额定静载荷
D Tolerance	-0.015	mm	外径公差
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMF60L-A

LMF60L-A 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	209	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	4500	g	重量
Eccentricity	30	μm	偏心度
C	7550	N	基本额定动载荷
Co	20000	N	基本额定静载荷
dr Tolerance	-0.030	mm	轴径公差
D Tolerance	-0.052	mm	外径公差
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
Squareness	30	μm	垂直度

LMF60LUU

LMF60LUU 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	209	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	4500	g	重量
Eccentricity	30	μm	偏心度
C	7550	N	基本额定动载荷
Co	20000	N	基本额定静载荷
dr Tolerance	-0.030	mm	轴径公差
D Tolerance	-0.052	mm	外径公差
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
Squareness	30	μm	垂直度

LMF60UU

LMF60UU 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	110	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	3000	g	重量
Eccentricity	25	μm	偏心度
C	4700	N	基本额定动载荷
Co	10000	N	基本额定静载荷
D Tolerance	-0.015	mm	外径公差
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMF6LUU

LMF6LUU 技术参数表
参数	数值	单位	说明
dr	6	mm	轴径
D	12	mm	外径
L	35	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	31	g	重量
Eccentricity	15	μm	偏心度
C	323	N	基本额定动载荷
Co	530	N	基本额定静载荷
Df	28	mm	法兰直径Df
Dp	20	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6.5	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF6UU

LMF6UU 技术参数表
参数	数值	单位	说明
dr	6	mm	轴径
D	12	mm	外径
L	19	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	24	g	重量
Eccentricity	12	μm	偏心度
C	206	N	基本额定动载荷
Co	265	N	基本额定静载荷
Df	28	mm	法兰直径Df
Dp	20	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMF6UU-UD

LMF6UU-UD 技术参数表
参数	数值	单位	说明
dr	6	mm	轴径
D	12	mm	外径
L	29	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	27	g	重量
Eccentricity	15	μm	偏心度
C	225	N	基本额定动载荷
Co	305	N	基本额定静载荷
Df	28	mm	法兰直径Df
Dp	20	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF8-A

LMF8-A 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	24	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	37	g	重量
Eccentricity	12	μm	偏心度
C	274	N	基本额定动载荷
Co	392	N	基本额定静载荷
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMF8-A-RB

LMF8-A-RB 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
L	24	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	37	g	重量
Eccentricity	12	μm	偏心度
C	265	N	基本额定动载荷
Co	380	N	基本额定静载荷
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z

LMF80-A

LMF80-A 技术参数表
参数	数值	单位	说明
dr	80	mm	轴径
D	120	mm	外径
L	140	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	4420	g	重量
Eccentricity	25	μm	偏心度
C	7350	N	基本额定动载荷
Co	16000	N	基本额定静载荷
D Tolerance	-0.025	mm	外径公差
Df	164	mm	法兰直径Df
Dp	142	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMF80UU

LMF80UU 技术参数表
参数	数值	单位	说明
dr	80	mm	轴径
D	120	mm	外径
L	140	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	4420	g	重量
Eccentricity	25	μm	偏心度
C	7350	N	基本额定动载荷
Co	16000	N	基本额定静载荷
D Tolerance	-0.025	mm	外径公差
Df	164	mm	法兰直径Df
Dp	142	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
Squareness	25	μm	垂直度

LMF8L-A

LMF8L-A 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	45	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	51	g	重量
Eccentricity	15	μm	偏心度
C	431	N	基本额定动载荷
Co	784	N	基本额定静载荷
D Tolerance	-0.013	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6.5	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF8L-A-RB

LMF8L-A-RB 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	45	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	51	g	重量
Eccentricity	15	μm	偏心度
C	430	N	基本额定动载荷
Co	780	N	基本额定静载荷
D Tolerance	+0/-0.008	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Z	3.1	mm	沉孔深度Z
F	6	mm	F尺寸

LMF8LUU

LMF8LUU 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	45	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	51	g	重量
Eccentricity	15	μm	偏心度
C	431	N	基本额定动载荷
Co	784	N	基本额定静载荷
D Tolerance	-0.013	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6.5	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

LMF8LUU-RB

LMF8LUU-RB 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	45	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	51	g	重量
Eccentricity	15	μm	偏心度
C	430	N	基本额定动载荷
Co	780	N	基本额定静载荷
D Tolerance	+0/-0.008	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Z	3.1	mm	沉孔深度Z
F	6	mm	F尺寸

LMF8SUU

LMF8SUU 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	17	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	32	g	重量
Eccentricity	12	μm	偏心度
C	176	N	基本额定动载荷
Co	216	N	基本额定静载荷
D Tolerance	-0.013	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMF8UU

LMF8UU 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	24	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	37	g	重量
Eccentricity	12	μm	偏心度
C	274	N	基本额定动载荷
Co	392	N	基本额定静载荷
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
Squareness	12	μm	垂直度

LMF8UU-RB

LMF8UU-RB 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
L	24	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	37	g	重量
Eccentricity	12	μm	偏心度
C	265	N	基本额定动载荷
Co	380	N	基本额定静载荷
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z

LMF8UU-UD

LMF8UU-UD 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	37	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	47	g	重量
Eccentricity	15	μm	偏心度
C	305	N	基本额定动载荷
Co	450	N	基本额定静载荷
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
Squareness	15	μm	垂直度

专业选型 · 快速报价 · 技术支持

Product Selection · Quick Quotes · Technical Support

无论您需要德系精密主轴，还是国产同级直线轴承，我们的技术团队都将为您提供专业服务。

在线咨询

圆型法兰LM直线系列

圆型法兰LM直线系列

产品特性

产品特性

型号说明

参数说明

经久耐用

运行静谧

精密公差

低阻顺滑

经久耐用

运行静谧

精密公差

低阻顺滑

尺寸结构图

技术参数表

专业选型 · 快速报价 · 技术支持

相关产品

方形法兰LM直线系列

切边法兰LM直线系列

LMF镶嵌式圆形法兰
