切边法兰LM直线系列在套筒一端集成法兰，可直接用螺栓固定安装面，省去单独的轴承座，安装精度高、结构紧凑。提供圆形(LMF)、方形(LMK)、切边(LMH)法兰及标准、加长、中型(UD)、紧凑(TH)、镶嵌式(E)等多种型式。

标准带法兰型直线轴承 | 标准带法兰直线轴承

切边法兰LM直线系列

获取报价

产品特性

Product Features

产品特性

法兰集成设计，螺栓直接安装
圆形/方形/切边法兰多种型式
标准型、加长型、紧凑型(TH)、中型(UD)可选
镶嵌式(-E)适合盲孔压装

型号说明

LMH为切边法兰(椭圆形)；-L为加长、-UD为中型、-RB为反向沉孔。

参数说明

详细规格参数(轴径、外径、长度、额定载荷等)见参数表，可根据型号选择对应尺寸。

经久耐用

负载稳定，滚珠受力均匀分散；精选轴承钢材，抗疲劳损耗，有效延长设备使用寿命。

运行静谧

循环滚珠实现顺滑往复运动，减少金属摩擦异响，高速工况下依旧运行低噪平稳。

精密公差

严格执行尺寸公差管控，内孔精度优良，与导向轴配合间隙均匀，导向定位精度高。

低阻顺滑

采用封闭式滚珠循环传动结构，滚动摩擦阻力小，往复运动轻快灵敏，驱动负载损耗更低。

经久耐用

负载稳定，滚珠受力均匀分散；精选轴承钢材，抗疲劳损耗，有效延长设备使用寿命。

运行静谧

循环滚珠实现顺滑往复运动，减少金属摩擦异响，高速工况下依旧运行低噪平稳。

精密公差

严格执行尺寸公差管控，内孔精度优良，与导向轴配合间隙均匀，导向定位精度高。

低阻顺滑

采用封闭式滚珠循环传动结构，滚动摩擦阻力小，往复运动轻快灵敏，驱动负载损耗更低。

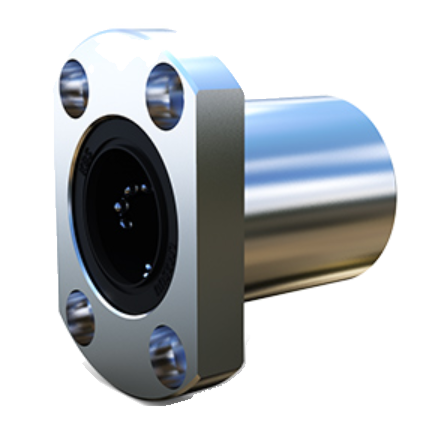

尺寸结构图

Dimensional Diagram

技术参数表

Specifications Table

LMH10-A

LMH10-A 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	29	mm	长度
W	25	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	64	g	重量
Eccentricity	12	μm	偏心度
C	372	N	基本额定动载荷
Co	549	N	基本额定静载荷
Df	40	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	29	mm	A尺寸
Squareness	12	μm	垂直度

LMH10L-A

LMH10L-A 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	55	mm	长度
W	25	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	90	g	重量
Eccentricity	15	μm	偏心度
C	588	N	基本额定动载荷
Co	1100	N	基本额定静载荷
Df	40	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	29	mm	A尺寸
Squareness	15	μm	垂直度

LMH10L-A-RB

LMH10L-A-RB 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	55	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	90	g	重量
Eccentricity	15	μm	偏心度
C	370	N	基本额定动载荷
Co	545	N	基本额定静载荷
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	25	mm	K尺寸

LMH10LUU

LMH10LUU 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	55	mm	长度
W	25	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	90	g	重量
Eccentricity	15	μm	偏心度
C	588	N	基本额定动载荷
Co	1100	N	基本额定静载荷
Df	40	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	29	mm	A尺寸
Squareness	15	μm	垂直度

LMH10LUU-RB

LMH10LUU-RB 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	55	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	90	g	重量
Eccentricity	15	μm	偏心度
C	370	N	基本额定动载荷
Co	545	N	基本额定静载荷
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	25	mm	K尺寸

LMH10UU

LMH10UU 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	29	mm	长度
W	25	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	64	g	重量
Eccentricity	12	μm	偏心度
C	372	N	基本额定动载荷
Co	549	N	基本额定静载荷
Df	40	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	29	mm	A尺寸
Squareness	12	μm	垂直度

LMH10UU-RB

LMH10UU-RB 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	29	mm	长度
W	25	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	64	g	重量
Eccentricity	12	μm	偏心度
C	370	N	基本额定动载荷
Co	545	N	基本额定静载荷
Df	40	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Z	4.1	mm	沉孔深度Z
A	29	mm	A尺寸
F	7.5	mm	F尺寸

LMH10UU-UD

LMH10UU-UD 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	47	mm	长度
W	25	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	65	g	重量
Eccentricity	15	μm	偏心度
C	505	N	基本额定动载荷
Co	715	N	基本额定静载荷
Df	40	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	29	mm	A尺寸
Squareness	15	μm	垂直度

LMH12-A

LMH12-A 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	30	mm	长度
W	27	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	68	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
Df	42	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	32	mm	A尺寸
Squareness	12	μm	垂直度

LMH12L-A

LMH12L-A 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	57	mm	长度
W	27	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	102	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
Df	42	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	32	mm	A尺寸
Squareness	15	μm	垂直度

LMH12L-A-RB

LMH12L-A-RB 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	57	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	102	g	重量
Eccentricity	15	μm	偏心度
C	410	N	基本额定动载荷
Co	595	N	基本额定静载荷
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	27	mm	K尺寸

LMH12LUU

LMH12LUU 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	57	mm	长度
W	27	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	102	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
Df	42	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	32	mm	A尺寸
Squareness	15	μm	垂直度

LMH12LUU-RB

LMH12LUU-RB 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	57	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	102	g	重量
Eccentricity	15	μm	偏心度
C	410	N	基本额定动载荷
Co	595	N	基本额定静载荷
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	27	mm	K尺寸

LMH12UU

LMH12UU 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	30	mm	长度
W	27	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	68	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
Df	42	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	32	mm	A尺寸
Squareness	12	μm	垂直度

LMH12UU-RB

LMH12UU-RB 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	30	mm	长度
W	27	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	68	g	重量
Eccentricity	12	μm	偏心度
C	410	N	基本额定动载荷
Co	595	N	基本额定静载荷
dr Tolerance	-0.009	mm	轴径公差
D Tolerance	-0.018	mm	外径公差
Df	42	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Z	4.1	mm	沉孔深度Z
A	32	mm	A尺寸
F	7.5	mm	F尺寸

LMH12UU-UD

LMH12UU-UD 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	47	mm	长度
W	27	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	69	g	重量
Eccentricity	15	μm	偏心度
C	630	N	基本额定动载荷
Co	810	N	基本额定静载荷
Df	42	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	32	mm	A尺寸
Squareness	15	μm	垂直度

LMH13L-A

LMH13L-A 技术参数表
参数	数值	单位	说明
dr	13	mm	轴径
D	23	mm	外径
L	61	mm	长度
W	29	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	123	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
Df	43	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	33	mm	A尺寸
Squareness	15	μm	垂直度

LMH13LUU

LMH13LUU 技术参数表
参数	数值	单位	说明
dr	13	mm	轴径
D	23	mm	外径
L	61	mm	长度
W	29	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	123	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
Df	43	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	33	mm	A尺寸
Squareness	15	μm	垂直度

LMH13UU

LMH13UU 技术参数表
参数	数值	单位	说明
dr	13	mm	轴径
D	23	mm	外径
L	32	mm	长度
W	29	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	81	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
Df	43	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	33	mm	A尺寸
Squareness	12	μm	垂直度

LMH13UU-UD

LMH13UU-UD 技术参数表
参数	数值	单位	说明
dr	13	mm	轴径
D	23	mm	外径
L	47	mm	长度
W	29	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	87	g	重量
Eccentricity	15	μm	偏心度
C	640	N	基本额定动载荷
Co	826	N	基本额定静载荷
Df	43	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	33	mm	A尺寸
Squareness	15	μm	垂直度

LMH16-A

LMH16-A 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	37	mm	长度
W	34	mm	滚道宽度
Ball Circuit	5	个	钢球循环数
Weight	112	g	重量
Eccentricity	12	μm	偏心度
C	774	N	基本额定动载荷
Co	1180	N	基本额定静载荷
Df	48	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	31	mm	A尺寸
F	22	mm	F尺寸
Squareness	12	μm	垂直度

LMH16L-A

LMH16L-A 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	70[+0.3]	mm	长度
W	34	mm	滚道宽度
Ball Circuit	5	个	钢球循环数
Weight	162	g	重量
Eccentricity	15	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
Df	48	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	31	mm	A尺寸
F	22	mm	F尺寸
Squareness	15	μm	垂直度

LMH16L-A-RB

LMH16L-A-RB 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	70	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	182	g	重量
Eccentricity	15	μm	偏心度
C	775	N	基本额定动载荷
Co	1180	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	34	mm	K尺寸
F	22	mm	F尺寸

LMH16LUU

LMH16LUU 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	70[+0.3]	mm	长度
W	34	mm	滚道宽度
Ball Circuit	5	个	钢球循环数
Weight	162	g	重量
Eccentricity	15	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
Df	48	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	31	mm	A尺寸
F	22	mm	F尺寸
Squareness	15	μm	垂直度

LMH16LUU-RB

LMH16LUU-RB 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	70	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	182	g	重量
Eccentricity	15	μm	偏心度
C	775	N	基本额定动载荷
Co	1180	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	34	mm	K尺寸
F	22	mm	F尺寸

LMH16UU

LMH16UU 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	37	mm	长度
W	34	mm	滚道宽度
Ball Circuit	5	个	钢球循环数
Weight	112	g	重量
Eccentricity	12	μm	偏心度
C	774	N	基本额定动载荷
Co	1180	N	基本额定静载荷
Df	48	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	31	mm	A尺寸
F	22	mm	F尺寸
Squareness	12	μm	垂直度

LMH16UU-RB

LMH16UU-RB 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	37	mm	长度
W	34	mm	滚道宽度
Ball Circuit	5	个	钢球循环数
Weight	112	g	重量
Eccentricity	12	μm	偏心度
C	775	N	基本额定动载荷
Co	1180	N	基本额定静载荷
L Tolerance	±0.3	mm	长度公差
Df	48	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Z	4.1	mm	沉孔深度Z
A	31	mm	A尺寸
F	7.5	mm	F尺寸

LMH16UU-UD

LMH16UU-UD 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	56	mm	长度
W	34	mm	滚道宽度
Ball Circuit	5	个	钢球循环数
Weight	132	g	重量
Eccentricity	15	μm	偏心度
C	1160	N	基本额定动载荷
Co	1445	N	基本额定静载荷
Df	48	mm	法兰直径Df
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
A	31	mm	A尺寸
F	22	mm	F尺寸
Squareness	15	μm	垂直度

LMH20-A

LMH20-A 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	42	mm	长度
W	38	mm	滚道宽度
Ball Circuit	5	个	钢球循环数
Weight	167	g	重量
Eccentricity	15	μm	偏心度
C	882	N	基本额定动载荷
Co	1370	N	基本额定静载荷
Df	54	mm	法兰直径Df
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
A	36	mm	A尺寸
F	24	mm	F尺寸
Squareness	15	μm	垂直度

LMH20L-A

LMH20L-A 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
W	38	mm	滚道宽度
Ball Circuit	5	个	钢球循环数
Weight	247	g	重量
Eccentricity	20	μm	偏心度
C	1450	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	54	mm	法兰直径Df
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
A	30	mm	A尺寸
F	24	mm	F尺寸
Squareness	20	μm	垂直度

LMH20L-A-RB

LMH20L-A-RB 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	247	g	重量
Eccentricity	20	μm	偏心度
C	882	N	基本额定动载荷
Co	1370	N	基本额定静载荷
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	38	mm	K尺寸
F	24	mm	F尺寸

LMH20LUU

LMH20LUU 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
W	38	mm	滚道宽度
Ball Circuit	5	个	钢球循环数
Weight	247	g	重量
Eccentricity	20	μm	偏心度
C	1450	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	54	mm	法兰直径Df
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
A	30	mm	A尺寸
F	24	mm	F尺寸
Squareness	20	μm	垂直度

LMH20LUU-RB

LMH20LUU-RB 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	247	g	重量
Eccentricity	20	μm	偏心度
C	882	N	基本额定动载荷
Co	1370	N	基本额定静载荷
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	38	mm	K尺寸
F	24	mm	F尺寸

LMH20UU

LMH20UU 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	42	mm	长度
W	38	mm	滚道宽度
Ball Circuit	5	个	钢球循环数
Weight	167	g	重量
Eccentricity	15	μm	偏心度
C	882	N	基本额定动载荷
Co	1370	N	基本额定静载荷
Df	54	mm	法兰直径Df
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
A	36	mm	A尺寸
F	24	mm	F尺寸
Squareness	15	μm	垂直度

LMH20UU-RB

LMH20UU-RB 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	42	mm	长度
W	38	mm	滚道宽度
Ball Circuit	5	个	钢球循环数
Weight	167	g	重量
Eccentricity	15	μm	偏心度
C	882	N	基本额定动载荷
Co	1370	N	基本额定静载荷
Df	54	mm	法兰直径Df
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Z	5.1	mm	沉孔深度Z
A	36	mm	A尺寸
F	9	mm	F尺寸

LMH20UU-UD

LMH20UU-UD 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	65	mm	长度
W	38	mm	滚道宽度
Ball Circuit	5	个	钢球循环数
Weight	197	g	重量
Eccentricity	20	μm	偏心度
C	1550	N	基本额定动载荷
Co	2065	N	基本额定静载荷
Df	54	mm	法兰直径Df
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
A	36	mm	A尺寸
F	24	mm	F尺寸
Squareness	20	μm	垂直度

LMH25-A

LMH25-A 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	59	mm	长度
W	46	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	325	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
Df	62	mm	法兰直径Df
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
A	40	mm	A尺寸
F	32	mm	F尺寸
Squareness	15	μm	垂直度

LMH25L-A

LMH25L-A 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
W	46	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	525	g	重量
Eccentricity	20	μm	偏心度
C	1560	N	基本额定动载荷
Co	3140	N	基本额定静载荷
Df	62	mm	法兰直径Df
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
A	40	mm	A尺寸
F	32	mm	F尺寸
Squareness	20	μm	垂直度

LMH25L-A-RB

LMH25L-A-RB 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	525	g	重量
Eccentricity	20	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	46	mm	K尺寸
F	32	mm	F尺寸

LMH25LUU

LMH25LUU 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
W	46	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	525	g	重量
Eccentricity	20	μm	偏心度
C	1560	N	基本额定动载荷
Co	3140	N	基本额定静载荷
Df	62	mm	法兰直径Df
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
A	40	mm	A尺寸
F	32	mm	F尺寸
Squareness	20	μm	垂直度

LMH25LUU-RB

LMH25LUU-RB 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	525	g	重量
Eccentricity	20	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	46	mm	K尺寸
F	32	mm	F尺寸

LMH25UU

LMH25UU 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	59	mm	长度
W	46	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	325	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
Df	62	mm	法兰直径Df
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
A	40	mm	A尺寸
F	32	mm	F尺寸
Squareness	15	μm	垂直度

LMH25UU-RB

LMH25UU-RB 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	59	mm	长度
W	46	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	325	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.010	mm	轴径公差
D Tolerance	-0.025	mm	外径公差
Df	62	mm	法兰直径Df
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Z	5.1	mm	沉孔深度Z
A	40	mm	A尺寸
F	9	mm	F尺寸

LMH25UU-UD

LMH25UU-UD 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	83	mm	长度
W	46	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	440	g	重量
Eccentricity	20	μm	偏心度
C	1720	N	基本额定动载荷
Co	3095	N	基本额定静载荷
Df	62	mm	法兰直径Df
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
A	40	mm	A尺寸
F	32	mm	F尺寸
Squareness	20	μm	垂直度

LMH30-A

LMH30-A 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	64	mm	长度
W	51	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	388	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	74	mm	法兰直径Df
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
A	49	mm	A尺寸
F	35	mm	F尺寸
Squareness	15	μm	垂直度

LMH30L-A

LMH30L-A 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	125	mm	长度
W	51	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	645	g	重量
Eccentricity	20	μm	偏心度
C	2490	N	基本额定动载荷
Co	5490	N	基本额定静载荷
Df	74	mm	法兰直径Df
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
A	49	mm	A尺寸
F	35	mm	F尺寸
Squareness	20	μm	垂直度

LMH30L-A-RB

LMH30L-A-RB 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	123	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	645	g	重量
Eccentricity	20	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	51	mm	K尺寸
F	35	mm	F尺寸

LMH30LUU

LMH30LUU 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	125	mm	长度
W	51	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	645	g	重量
Eccentricity	20	μm	偏心度
C	2490	N	基本额定动载荷
Co	5490	N	基本额定静载荷
Df	74	mm	法兰直径Df
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
A	49	mm	A尺寸
F	35	mm	F尺寸
Squareness	20	μm	垂直度

LMH30LUU-RB

LMH30LUU-RB 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	123	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	645	g	重量
Eccentricity	20	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	51	mm	K尺寸
F	35	mm	F尺寸

LMH30UU

LMH30UU 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	64	mm	长度
W	51	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	388	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	74	mm	法兰直径Df
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
A	49	mm	A尺寸
F	35	mm	F尺寸
Squareness	15	μm	垂直度

LMH30UU-RB

LMH30UU-RB 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	64	mm	长度
W	51	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	388	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	74	mm	法兰直径Df
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Z	6.1	mm	沉孔深度Z
A	49	mm	A尺寸
F	11	mm	F尺寸

LMH30UU-UD

LMH30UU-UD 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	90	mm	长度
W	51	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	481	g	重量
Eccentricity	20	μm	偏心度
C	2430	N	基本额定动载荷
Co	3974	N	基本额定静载荷
Df	74	mm	法兰直径Df
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
A	49	mm	A尺寸
F	35	mm	F尺寸
Squareness	20	μm	垂直度

LMH40-A

LMH40-A 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
W	66	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	913	g	重量
Eccentricity	17	μm	偏心度
C	2160	N	基本额定动载荷
Co	4020	N	基本额定静载荷
Df	96	mm	法兰直径Df
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
A	64	mm	A尺寸
F	45	mm	F尺寸
Squareness	17	μm	垂直度

LMH40L-A

LMH40L-A 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
L	151	mm	长度
W	66	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	1432	g	重量
Eccentricity	25	μm	偏心度
C	3430	N	基本额定动载荷
Co	8040	N	基本额定静载荷
Df	96	mm	法兰直径Df
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
A	64	mm	A尺寸
F	45	mm	F尺寸
Squareness	25	μm	垂直度

LMH40LUU

LMH40LUU 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
L	151	mm	长度
W	66	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	1432	g	重量
Eccentricity	25	μm	偏心度
C	3430	N	基本额定动载荷
Co	8040	N	基本额定静载荷
Df	96	mm	法兰直径Df
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
A	64	mm	A尺寸
F	45	mm	F尺寸
Squareness	25	μm	垂直度

LMH40UU

LMH40UU 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
W	66	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	913	g	重量
Eccentricity	17	μm	偏心度
C	2160	N	基本额定动载荷
Co	4020	N	基本额定静载荷
Df	96	mm	法兰直径Df
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
A	64	mm	A尺寸
F	45	mm	F尺寸
Squareness	17	μm	垂直度

LMH50L-A

LMH50L-A 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	80	mm	外径
L	192	mm	长度
W	86	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	3437	g	重量
Eccentricity	25	μm	偏心度
C	6080	N	基本额定动载荷
Co	15900	N	基本额定静载荷
Df	116	mm	法兰直径Df
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
A	80	mm	A尺寸
F	56	mm	F尺寸
Squareness	25	μm	垂直度

LMH50LUU

LMH50LUU 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	80	mm	外径
L	192	mm	长度
W	86	mm	滚道宽度
Ball Circuit	6	个	钢球循环数
Weight	3437	g	重量
Eccentricity	25	μm	偏心度
C	6080	N	基本额定动载荷
Co	15900	N	基本额定静载荷
Df	116	mm	法兰直径Df
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
A	80	mm	A尺寸
F	56	mm	F尺寸
Squareness	25	μm	垂直度

LMH5UU

LMH5UU 技术参数表
参数	数值	单位	说明
dr	5	mm	轴径
D	10	mm	外径
L	15	mm	长度
W	16	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	6	g	重量
Eccentricity	12	μm	偏心度
C	107	N	基本额定动载荷
Co	208	N	基本额定静载荷
Df	25	mm	法兰直径Df
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
A	17	mm	A尺寸
Squareness	12	μm	垂直度

LMH6-A

LMH6-A 技术参数表
参数	数值	单位	说明
dr	6	mm	轴径
D	12	mm	外径
L	19	mm	长度
W	18	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	21	g	重量
Eccentricity	12	μm	偏心度
C	205	N	基本额定动载荷
Co	285	N	基本额定静载荷
Df	29	mm	法兰直径Df
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
A	20	mm	A尺寸
Squareness	12	μm	垂直度

LMH6L-A

LMH6L-A 技术参数表
参数	数值	单位	说明
dr	6	mm	轴径
D	12	mm	外径
L	32	mm	长度
W	18	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	28	g	重量
Eccentricity	15	μm	偏心度
C	323	N	基本额定动载荷
Co	530	N	基本额定静载荷
Df	23	mm	法兰直径Df
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
A	20	mm	A尺寸
Squareness	15	μm	垂直度

LMH6LUU

LMH6LUU 技术参数表
参数	数值	单位	说明
dr	6	mm	轴径
D	12	mm	外径
L	32	mm	长度
W	18	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	28	g	重量
Eccentricity	15	μm	偏心度
C	323	N	基本额定动载荷
Co	530	N	基本额定静载荷
Df	23	mm	法兰直径Df
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
A	20	mm	A尺寸
Squareness	15	μm	垂直度

LMH6UU

LMH6UU 技术参数表
参数	数值	单位	说明
dr	6	mm	轴径
D	12	mm	外径
L	19	mm	长度
W	18	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	21	g	重量
Eccentricity	12	μm	偏心度
C	205	N	基本额定动载荷
Co	285	N	基本额定静载荷
Df	29	mm	法兰直径Df
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
A	20	mm	A尺寸
Squareness	12	μm	垂直度

LMH6UU-UD

LMH6UU-UD 技术参数表
参数	数值	单位	说明
dr	6	mm	轴径
D	12	mm	外径
L	29	mm	长度
W	18	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	21	g	重量
Eccentricity	15	μm	偏心度
C	225	N	基本额定动载荷
Co	305	N	基本额定静载荷
Df	28	mm	法兰直径Df
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
A	20	mm	A尺寸
Squareness	15	μm	垂直度

LMH8L-A

LMH8L-A 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	45	mm	长度
W	21	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	47	g	重量
Eccentricity	15	μm	偏心度
C	431	N	基本额定动载荷
Co	784	N	基本额定静载荷
Df	32	mm	法兰直径Df
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
A	24	mm	A尺寸
Squareness	15	μm	垂直度

LMH8L-A-RB

LMH8L-A-RB 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	45	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	43	g	重量
Eccentricity	15	μm	偏心度
C	265	N	基本额定动载荷
Co	380	N	基本额定静载荷
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	21	mm	K尺寸

LMH8LUU

LMH8LUU 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	45	mm	长度
W	21	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	47	g	重量
Eccentricity	15	μm	偏心度
C	431	N	基本额定动载荷
Co	784	N	基本额定静载荷
Df	32	mm	法兰直径Df
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
A	24	mm	A尺寸
Squareness	15	μm	垂直度

LMH8LUU-RB

LMH8LUU-RB 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	45	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	43	g	重量
Eccentricity	15	μm	偏心度
C	265	N	基本额定动载荷
Co	380	N	基本额定静载荷
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	21	mm	K尺寸

LMH8UU

LMH8UU 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	24	mm	长度
W	21	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	33	g	重量
Eccentricity	12	μm	偏心度
C	274	N	基本额定动载荷
Co	392	N	基本额定静载荷
Df	32	mm	法兰直径Df
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
A	24	mm	A尺寸
Squareness	12	μm	垂直度

LMH8UU-RB

LMH8UU-RB 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	24	mm	长度
W	21	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	33	g	重量
Eccentricity	12	μm	偏心度
C	265	N	基本额定动载荷
Co	300	N	基本额定静载荷
Df	32	mm	法兰直径Df
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Z	3.1	mm	沉孔深度Z
A	34	mm	A尺寸
F	6	mm	F尺寸

LMH8UU-UD

LMH8UU-UD 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	37	mm	长度
W	21	mm	滚道宽度
Ball Circuit	4	个	钢球循环数
Weight	39	g	重量
Eccentricity	15	μm	偏心度
C	305	N	基本额定动载荷
Co	450	N	基本额定静载荷
Df	32	mm	法兰直径Df
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
A	24	mm	A尺寸
Squareness	15	μm	垂直度

专业选型 · 快速报价 · 技术支持

Product Selection · Quick Quotes · Technical Support

无论您需要德系精密主轴，还是国产同级直线轴承，我们的技术团队都将为您提供专业服务。

在线咨询

切边法兰LM直线系列

切边法兰LM直线系列

产品特性

产品特性

型号说明

参数说明

经久耐用

运行静谧

精密公差

低阻顺滑

经久耐用

运行静谧

精密公差

低阻顺滑

尺寸结构图

技术参数表

专业选型 · 快速报价 · 技术支持

相关产品

圆型法兰LM直线系列

方形法兰LM直线系列

LMF镶嵌式圆形法兰
