方形法兰LM直线系列在套筒一端集成法兰，可直接用螺栓固定安装面，省去单独的轴承座，安装精度高、结构紧凑。提供圆形(LMF)、方形(LMK)、切边(LMH)法兰及标准、加长、中型(UD)、紧凑(TH)、镶嵌式(E)等多种型式。

标准带法兰型直线轴承 | 标准带法兰直线轴承

方形法兰LM直线系列

获取报价

产品特性

Product Features

产品特性

法兰集成设计，螺栓直接安装
圆形/方形/切边法兰多种型式
标准型、加长型、紧凑型(TH)、中型(UD)可选
镶嵌式(-E)适合盲孔压装

型号说明

LMK为方形法兰；LMEK为欧标、LMBK为英制；-L为加长、-UD为中型、-RB为反向沉孔。

参数说明

详细规格参数(轴径、外径、长度、额定载荷等)见参数表，可根据型号选择对应尺寸。

经久耐用

负载稳定，滚珠受力均匀分散；精选轴承钢材，抗疲劳损耗，有效延长设备使用寿命。

运行静谧

循环滚珠实现顺滑往复运动，减少金属摩擦异响，高速工况下依旧运行低噪平稳。

精密公差

严格执行尺寸公差管控，内孔精度优良，与导向轴配合间隙均匀，导向定位精度高。

低阻顺滑

采用封闭式滚珠循环传动结构，滚动摩擦阻力小，往复运动轻快灵敏，驱动负载损耗更低。

经久耐用

负载稳定，滚珠受力均匀分散；精选轴承钢材，抗疲劳损耗，有效延长设备使用寿命。

运行静谧

循环滚珠实现顺滑往复运动，减少金属摩擦异响，高速工况下依旧运行低噪平稳。

精密公差

严格执行尺寸公差管控，内孔精度优良，与导向轴配合间隙均匀，导向定位精度高。

低阻顺滑

采用封闭式滚珠循环传动结构，滚动摩擦阻力小，往复运动轻快灵敏，驱动负载损耗更低。

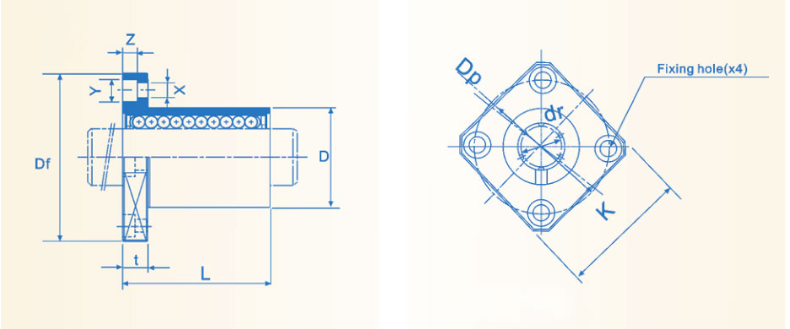

尺寸结构图

Dimensional Diagram

技术参数表

Specifications Table

LMBK10

LMBK10 技术参数表
参数	数值	单位	说明
dr	15.88	mm	轴径
D	28.575	mm	外径
L	38.1	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	124	g	重量
Eccentricity	12	μm	偏心度
C	1160	N	基本额定动载荷
dr Tolerance	0/-0.5817	mm	轴径公差
D Tolerance	-1.0312	mm	外径公差
Squareness	12	μm	垂直度

LMBK10L

LMBK10L 技术参数表
参数	数值	单位	说明
dr	15.875	mm	轴径
D	28.575	mm	外径
L	77.388	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	200	g	重量
Eccentricity	15	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
Df	50.8	mm	法兰直径Df
Dp	39.688	mm	法兰孔中心圆直径Dp
t	6.35	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	7.541	mm	沉孔直径Y
Z	4.366	mm	沉孔深度Z
K	38.1	mm	K尺寸
Squareness	15	μm	垂直度

LMBK10LUU

LMBK10LUU 技术参数表
参数	数值	单位	说明
dr	15.875	mm	轴径
D	28.575	mm	外径
L	77.388	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	200	g	重量
Eccentricity	15	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
Df	50.8	mm	法兰直径Df
Dp	39.688	mm	法兰孔中心圆直径Dp
t	6.35	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	7.541	mm	沉孔直径Y
Z	4.366	mm	沉孔深度Z
K	38.1	mm	K尺寸
Squareness	15	μm	垂直度

LMBK10UU

LMBK10UU 技术参数表
参数	数值	单位	说明
dr	15.88	mm	轴径
D	28.575	mm	外径
L	38.1	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	124	g	重量
Eccentricity	12	μm	偏心度
C	1160	N	基本额定动载荷
dr Tolerance	0/-0.5817	mm	轴径公差
D Tolerance	-1.0312	mm	外径公差
Squareness	12	μm	垂直度

LMBK12

LMBK12 技术参数表
参数	数值	单位	说明
dr	19.05	mm	轴径
D	31.75	mm	外径
L	41.275	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	150	g	重量
Eccentricity	15	μm	偏心度
C	1370	N	基本额定动载荷
dr Tolerance	0/-0.2591	mm	轴径公差
D Tolerance	0/-0.4851	mm	外径公差
L Tolerance	±0.3048	mm	长度公差
Squareness	15	μm	垂直度

LMBK12L

LMBK12L 技术参数表
参数	数值	单位	说明
dr	19.05	mm	轴径
D	31.75	mm	外径
L	78.581	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	240	g	重量
Eccentricity	20	μm	偏心度
C	1370	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	55.563	mm	法兰直径Df
Dp	43.656	mm	法兰孔中心圆直径Dp
t	7.938	mm	法兰厚度t
X	5.556	mm	安装孔径X
Y	8.731	mm	沉孔直径Y
Z	5.159	mm	沉孔深度Z
K	42.683	mm	K尺寸
Squareness	20	μm	垂直度

LMBK12LUU

LMBK12LUU 技术参数表
参数	数值	单位	说明
dr	19.05	mm	轴径
D	31.75	mm	外径
L	78.581	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	240	g	重量
Eccentricity	20	μm	偏心度
C	1370	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	55.563	mm	法兰直径Df
Dp	43.656	mm	法兰孔中心圆直径Dp
t	7.938	mm	法兰厚度t
X	5.556	mm	安装孔径X
Y	8.731	mm	沉孔直径Y
Z	5.159	mm	沉孔深度Z
K	42.683	mm	K尺寸
Squareness	20	μm	垂直度

LMBK12UU

LMBK12UU 技术参数表
参数	数值	单位	说明
dr	19.05	mm	轴径
D	31.75	mm	外径
L	41.275	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	150	g	重量
Eccentricity	15	μm	偏心度
C	1370	N	基本额定动载荷
dr Tolerance	0/-0.2591	mm	轴径公差
D Tolerance	0/-0.4851	mm	外径公差
L Tolerance	±0.3048	mm	长度公差
Squareness	15	μm	垂直度

LMBK16

LMBK16 技术参数表
参数	数值	单位	说明
dr	25.4	mm	轴径
D	39.69	mm	外径
L	57.15	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	280	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
dr Tolerance	0/-0.254	mm	轴径公差
D Tolerance	0/-0.254	mm	外径公差
L Tolerance	±7.62	mm	长度公差
Squareness	15	μm	垂直度

LMBK16L

LMBK16L 技术参数表
参数	数值	单位	说明
dr	25.4	mm	轴径
D	39.688	mm	外径
L	108.744	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	470	g	重量
Eccentricity	20	μm	偏心度
C	1670	N	基本额定动载荷
Co	5140	N	基本额定静载荷
dr Tolerance	-0.012	mm	轴径公差
D Tolerance	-0.019	mm	外径公差
L Tolerance	+0.3	mm	长度公差
Df	63.5	mm	法兰直径Df
Dp	51.994	mm	法兰孔中心圆直径Dp
t	7.938	mm	法兰厚度t
X	5.556	mm	安装孔径X
Y	8.731	mm	沉孔直径Y
Z	5.159	mm	沉孔深度Z
K	50.8	mm	K尺寸
Squareness	20	μm	垂直度

LMBK16LUU

LMBK16LUU 技术参数表
参数	数值	单位	说明
dr	25.4	mm	轴径
D	39.688	mm	外径
L	108.744	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	470	g	重量
Eccentricity	20	μm	偏心度
C	1670	N	基本额定动载荷
Co	5140	N	基本额定静载荷
dr Tolerance	-0.012	mm	轴径公差
D Tolerance	-0.019	mm	外径公差
L Tolerance	+0.3	mm	长度公差
Df	63.5	mm	法兰直径Df
Dp	51.994	mm	法兰孔中心圆直径Dp
t	7.938	mm	法兰厚度t
X	5.556	mm	安装孔径X
Y	8.731	mm	沉孔直径Y
Z	5.159	mm	沉孔深度Z
K	50.8	mm	K尺寸
Squareness	20	μm	垂直度

LMBK16UU

LMBK16UU 技术参数表
参数	数值	单位	说明
dr	25.4	mm	轴径
D	39.69	mm	外径
L	57.15	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	280	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
dr Tolerance	0/-0.254	mm	轴径公差
D Tolerance	0/-0.254	mm	外径公差
L Tolerance	±7.62	mm	长度公差
Squareness	15	μm	垂直度

LMBK20

LMBK20 技术参数表
参数	数值	单位	说明
dr	31.75	mm	轴径
D	50.8	mm	外径
L	66.675	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	580	g	重量
Eccentricity	20	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	0/-0.2286	mm	外径公差
Squareness	20	μm	垂直度

LMBK20L

LMBK20L 技术参数表
参数	数值	单位	说明
dr	31.75	mm	轴径
D	50.8	mm	外径
L	127	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	935	g	重量
Eccentricity	20	μm	偏心度
C	2500	N	基本额定动载荷
Co	4940	N	基本额定静载荷
Df	73.975	mm	法兰直径Df
Dp	65.088	mm	法兰孔中心圆直径Dp
t	9.525	mm	法兰厚度t
X	7.144	mm	安装孔径X
Y	10.319	mm	沉孔直径Y
Z	6.747	mm	沉孔深度Z
K	63.5	mm	K尺寸
Squareness	25	μm	垂直度

LMBK20LUU

LMBK20LUU 技术参数表
参数	数值	单位	说明
dr	31.75	mm	轴径
D	50.8	mm	外径
L	127	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	935	g	重量
Eccentricity	20	μm	偏心度
C	2500	N	基本额定动载荷
Co	4940	N	基本额定静载荷
Df	73.975	mm	法兰直径Df
Dp	65.088	mm	法兰孔中心圆直径Dp
t	9.525	mm	法兰厚度t
X	7.144	mm	安装孔径X
Y	10.319	mm	沉孔直径Y
Z	6.747	mm	沉孔深度Z
K	63.5	mm	K尺寸
Squareness	25	μm	垂直度

LMBK20UU

LMBK20UU 技术参数表
参数	数值	单位	说明
dr	31.75	mm	轴径
D	50.8	mm	外径
L	66.675	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	580	g	重量
Eccentricity	20	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	0/-0.2286	mm	外径公差
Squareness	20	μm	垂直度

LMBK24

LMBK24 技术参数表
参数	数值	单位	说明
dr	38.1	mm	轴径
D	60.32	mm	外径
L	76.2	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	930	g	重量
Eccentricity	25	μm	偏心度
C	2180	N	基本额定动载荷
Co	4020	N	基本额定静载荷
dr Tolerance	0/-0.3226	mm	轴径公差
D Tolerance	0/-0.0559	mm	外径公差
Squareness	25	μm	垂直度

LMBK24L

LMBK24L 技术参数表
参数	数值	单位	说明
dr	38.1	mm	轴径
D	63.325	mm	外径
L	144.463	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	1460	g	重量
Eccentricity	25	μm	偏心度
C	3430	N	基本额定动载荷
Co	8040	N	基本额定静载荷
dr Tolerance	-0.015	mm	轴径公差
D Tolerance	-0.022	mm	外径公差
Df	95.25	mm	法兰直径Df
Dp	77.788	mm	法兰孔中心圆直径Dp
t	12.7	mm	法兰厚度t
X	8.731	mm	安装孔径X
Y	12.7	mm	沉孔直径Y
Z	8.334	mm	沉孔深度Z
K	78.2	mm	K尺寸
Squareness	25	μm	垂直度

LMBK24LUU

LMBK24LUU 技术参数表
参数	数值	单位	说明
dr	38.1	mm	轴径
D	63.325	mm	外径
L	144.463	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	1460	g	重量
Eccentricity	25	μm	偏心度
C	3430	N	基本额定动载荷
Co	8040	N	基本额定静载荷
dr Tolerance	-0.015	mm	轴径公差
D Tolerance	-0.022	mm	外径公差
Df	95.25	mm	法兰直径Df
Dp	77.788	mm	法兰孔中心圆直径Dp
t	12.7	mm	法兰厚度t
X	8.731	mm	安装孔径X
Y	12.7	mm	沉孔直径Y
Z	8.334	mm	沉孔深度Z
K	78.2	mm	K尺寸
Squareness	25	μm	垂直度

LMBK24UU

LMBK24UU 技术参数表
参数	数值	单位	说明
dr	38.1	mm	轴径
D	60.32	mm	外径
L	76.2	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	930	g	重量
Eccentricity	25	μm	偏心度
C	2180	N	基本额定动载荷
Co	4020	N	基本额定静载荷
dr Tolerance	0/-0.3226	mm	轴径公差
D Tolerance	0/-0.0559	mm	外径公差
Squareness	25	μm	垂直度

LMBK32

LMBK32 技术参数表
参数	数值	单位	说明
dr	50.8	mm	轴径
D	76.2	mm	外径
L	101.6	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1580	g	重量
Eccentricity	25	μm	偏心度
C	3820	N	基本额定动载荷
Co	7940	N	基本额定静载荷
dr Tolerance	0/-0.3048	mm	轴径公差
D Tolerance	0/-0.3175	mm	外径公差
Squareness	25	μm	垂直度

LMBK32L

LMBK32L 技术参数表
参数	数值	单位	说明
dr	50.8	mm	轴径
D	76.2	mm	外径
L	196.85	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	2620	g	重量
Eccentricity	30	μm	偏心度
C	6080	N	基本额定动载荷
Co	15900	N	基本额定静载荷
D Tolerance	0/-0.025	mm	外径公差
Df	111.125	mm	法兰直径Df
Dp	93.662	mm	法兰孔中心圆直径Dp
t	12.7	mm	法兰厚度t
X	8.731	mm	安装孔径X
Y	12.7	mm	沉孔直径Y
Z	8.334	mm	沉孔深度Z
K	88.9	mm	K尺寸
Squareness	30	μm	垂直度

LMBK32LUU

LMBK32LUU 技术参数表
参数	数值	单位	说明
dr	50.8	mm	轴径
D	76.2	mm	外径
L	196.85	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	2620	g	重量
Eccentricity	30	μm	偏心度
C	6080	N	基本额定动载荷
Co	15900	N	基本额定静载荷
D Tolerance	0/-0.025	mm	外径公差
Df	111.125	mm	法兰直径Df
Dp	93.662	mm	法兰孔中心圆直径Dp
t	12.7	mm	法兰厚度t
X	8.731	mm	安装孔径X
Y	12.7	mm	沉孔直径Y
Z	8.334	mm	沉孔深度Z
K	88.9	mm	K尺寸
Squareness	30	μm	垂直度

LMBK32UU

LMBK32UU 技术参数表
参数	数值	单位	说明
dr	50.8	mm	轴径
D	76.2	mm	外径
L	101.6	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1580	g	重量
Eccentricity	25	μm	偏心度
C	3820	N	基本额定动载荷
Co	7940	N	基本额定静载荷
dr Tolerance	0/-0.3048	mm	轴径公差
D Tolerance	0/-0.3175	mm	外径公差
Squareness	25	μm	垂直度

LMBK4

LMBK4 技术参数表
参数	数值	单位	说明
dr	6.35	mm	轴径
D	12.7	mm	外径
L	19.05	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	25	g	重量
Eccentricity	12	μm	偏心度
C	265	N	基本额定动载荷
D Tolerance	0	mm	外径公差
Squareness	12	μm	垂直度

LMBK4L

LMBK4L 技术参数表
参数	数值	单位	说明
dr	6.35	mm	轴径
D	12.7	mm	外径
L	34.925	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	33	g	重量
Eccentricity	15	μm	偏心度
C	323	N	基本额定动载荷
Co	530	N	基本额定静载荷
D Tolerance	-0/-0.013	mm	外径公差
Df	31.75	mm	法兰直径Df
Dp	22.225	mm	法兰孔中心圆直径Dp
t	5.556	mm	法兰厚度t
X	3.969	mm	安装孔径X
Y	6.35	mm	沉孔直径Y
Z	3.572	mm	沉孔深度Z
K	25.4	mm	K尺寸
Squareness	15	μm	垂直度

LMBK4LUU

LMBK4LUU 技术参数表
参数	数值	单位	说明
dr	6.35	mm	轴径
D	12.7	mm	外径
L	34.925	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	33	g	重量
Eccentricity	15	μm	偏心度
C	323	N	基本额定动载荷
Co	530	N	基本额定静载荷
D Tolerance	-0/-0.013	mm	外径公差
Df	31.75	mm	法兰直径Df
Dp	22.225	mm	法兰孔中心圆直径Dp
t	5.556	mm	法兰厚度t
X	3.969	mm	安装孔径X
Y	6.35	mm	沉孔直径Y
Z	3.572	mm	沉孔深度Z
K	25.4	mm	K尺寸
Squareness	15	μm	垂直度

LMBK4UU

LMBK4UU 技术参数表
参数	数值	单位	说明
dr	6.35	mm	轴径
D	12.7	mm	外径
L	19.05	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	25	g	重量
Eccentricity	12	μm	偏心度
C	265	N	基本额定动载荷
D Tolerance	0	mm	外径公差
Squareness	12	μm	垂直度

LMBK6

LMBK6 技术参数表
参数	数值	单位	说明
dr	9.525	mm	轴径
D	15.875	mm	外径
L	22.225	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	32	g	重量
Eccentricity	12	μm	偏心度
C	314	N	基本额定动载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	-0.1524	mm	外径公差
Squareness	12	μm	垂直度

LMBK6L

LMBK6L 技术参数表
参数	数值	单位	说明
dr	9.525	mm	轴径
D	15.875	mm	外径
L	40.481	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	45	g	重量
Eccentricity	15	μm	偏心度
C	353	N	基本额定动载荷
Co	630	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	38.1	mm	法兰直径Df
Dp	26.988	mm	法兰孔中心圆直径Dp
t	6.35	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	7.541	mm	沉孔直径Y
Z	4.366	mm	沉孔深度Z
K	31.75	mm	K尺寸
Squareness	15	μm	垂直度

LMBK6LUU

LMBK6LUU 技术参数表
参数	数值	单位	说明
dr	9.525	mm	轴径
D	15.875	mm	外径
L	40.481	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	45	g	重量
Eccentricity	15	μm	偏心度
C	353	N	基本额定动载荷
Co	630	N	基本额定静载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	0	mm	外径公差
Df	38.1	mm	法兰直径Df
Dp	26.988	mm	法兰孔中心圆直径Dp
t	6.35	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	7.541	mm	沉孔直径Y
Z	4.366	mm	沉孔深度Z
K	31.75	mm	K尺寸
Squareness	15	μm	垂直度

LMBK6UU

LMBK6UU 技术参数表
参数	数值	单位	说明
dr	9.525	mm	轴径
D	15.875	mm	外径
L	22.225	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	32	g	重量
Eccentricity	12	μm	偏心度
C	314	N	基本额定动载荷
dr Tolerance	0	mm	轴径公差
D Tolerance	-0.1524	mm	外径公差
Squareness	12	μm	垂直度

LMBK8

LMBK8 技术参数表
参数	数值	单位	说明
dr	12.7	mm	轴径
D	22.225	mm	外径
L	31.115	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	68	g	重量
Eccentricity	12	μm	偏心度
C	784	N	基本额定动载荷
dr Tolerance	0/-0.2591	mm	轴径公差
D Tolerance	-0.4191	mm	外径公差
Squareness	12	μm	垂直度

LMBK8L

LMBK8L 技术参数表
参数	数值	单位	说明
dr	12.7	mm	轴径
D	22.225	mm	外径
L	60.325	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	106	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.010	mm	轴径公差
D Tolerance	-0.016	mm	外径公差
Df	44.45	mm	法兰直径Df
Dp	33.338	mm	法兰孔中心圆直径Dp
t	6.35	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	7.541	mm	沉孔直径Y
Z	4.366	mm	沉孔深度Z
K	34.925	mm	K尺寸
Squareness	15	μm	垂直度

LMBK8LUU

LMBK8LUU 技术参数表
参数	数值	单位	说明
dr	12.7	mm	轴径
D	22.225	mm	外径
L	60.325	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	106	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.010	mm	轴径公差
D Tolerance	-0.016	mm	外径公差
Df	44.45	mm	法兰直径Df
Dp	33.338	mm	法兰孔中心圆直径Dp
t	6.35	mm	法兰厚度t
X	4.763	mm	安装孔径X
Y	7.541	mm	沉孔直径Y
Z	4.366	mm	沉孔深度Z
K	34.925	mm	K尺寸
Squareness	15	μm	垂直度

LMBK8UU

LMBK8UU 技术参数表
参数	数值	单位	说明
dr	12.7	mm	轴径
D	22.225	mm	外径
L	31.115	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	68	g	重量
Eccentricity	12	μm	偏心度
C	784	N	基本额定动载荷
dr Tolerance	0/-0.2591	mm	轴径公差
D Tolerance	-0.4191	mm	外径公差
Squareness	12	μm	垂直度

LMEK12-A

LMEK12-A 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
L	32	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	64	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸
Squareness	12	μm	垂直度

LMEK12L-A

LMEK12L-A 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径

LMEK12LUU

LMEK12LUU 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	22	mm	外径
L	61	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	90	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	+0.011/-0.001	mm	轴径公差
D Tolerance	0/-0.013	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	32	mm	K尺寸
Squareness	15	μm	垂直度

LMEK12UU

LMEK12UU 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
L	32	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	64	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸
Squareness	12	μm	垂直度

LMEK16-A

LMEK16-A 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
L	36	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	90	g	重量
Eccentricity	12	μm	偏心度
C	578	N	基本额定动载荷
Co	892	N	基本额定静载荷
Df	46	mm	法兰直径Df
Dp	36	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	35	mm	K尺寸
Squareness	12	μm	垂直度

LMEK16L-A

LMEK16L-A 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径

LMEK16LUU

LMEK16LUU 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	26	mm	外径
L	68	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	135	g	重量
Eccentricity	15	μm	偏心度
C	921	N	基本额定动载荷
Co	1780	N	基本额定静载荷
dr Tolerance	+0.012/-0.001	mm	轴径公差
D Tolerance	-0.016/0	mm	外径公差
Df	46	mm	法兰直径Df
Dp	36	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	35	mm	K尺寸
Squareness	15	μm	垂直度

LMEK16UU

LMEK16UU 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
L	36	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	90	g	重量
Eccentricity	12	μm	偏心度
C	578	N	基本额定动载荷
Co	892	N	基本额定静载荷
Df	46	mm	法兰直径Df
Dp	36	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	35	mm	K尺寸
Squareness	12	μm	垂直度

LMEK20-A

LMEK20-A 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
L	45	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	147	g	重量
Eccentricity	15	μm	偏心度
C	862	N	基本额定动载荷
Co	1370	N	基本额定静载荷
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸
Squareness	15	μm	垂直度

LMEK20L-A

LMEK20L-A 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径

LMEK20LUU

LMEK20LUU 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	225	g	重量
Eccentricity	17	μm	偏心度
C	1370	N	基本额定动载荷
Co	2740	N	基本额定静载荷
dr Tolerance	-0.013/0	mm	轴径公差
D Tolerance	0/-0.016	mm	外径公差
L Tolerance	±0.3	mm	长度公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸
Squareness	17	μm	垂直度

LMEK20UU

LMEK20UU 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
L	45	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	147	g	重量
Eccentricity	15	μm	偏心度
C	862	N	基本额定动载荷
Co	1370	N	基本额定静载荷
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸
Squareness	15	μm	垂直度

LMEK25-A

LMEK25-A 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	58	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	295	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
D Tolerance	0	mm	外径公差
L Tolerance	±0.3	mm	长度公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸
Squareness	15	μm	垂直度

LMEK25L-A

LMEK25L-A 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径

LMEK25LUU

LMEK25LUU 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	500	g	重量
Eccentricity	17	μm	偏心度
C	1570	N	基本额定动载荷
Co	3140	N	基本额定静载荷
dr Tolerance	-0.013/0	mm	轴径公差
D Tolerance	0/-0.016	mm	外径公差
L Tolerance	±0.3	mm	长度公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸
Squareness	17	μm	垂直度

LMEK25UU

LMEK25UU 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	58	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	295	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
D Tolerance	0	mm	外径公差
L Tolerance	±0.3	mm	长度公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸
Squareness	15	μm	垂直度

LMEK30-A

LMEK30-A 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
L	68	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	465	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	76	mm	法兰直径Df
Dp	62	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	60	mm	K尺寸
Squareness	15	μm	垂直度

LMEK30L-A

LMEK30L-A 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径

LMEK30LUU

LMEK30LUU 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	47	mm	外径
L	123	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	720	g	重量
Eccentricity	17	μm	偏心度
C	2550	N	基本额定动载荷
Co	5480	N	基本额定静载荷
dr Tolerance	-0.002/0	mm	轴径公差
D Tolerance	-0.019/0	mm	外径公差
Df	76	mm	法兰直径Df
Dp	62	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.8	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	60	mm	K尺寸
Squareness	17	μm	垂直度

LMEK30UU

LMEK30UU 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
L	68	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	465	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	76	mm	法兰直径Df
Dp	62	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	60	mm	K尺寸
Squareness	15	μm	垂直度

LMEK40-A

LMEK40-A 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
L	80	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	975	g	重量
Eccentricity	17	μm	偏心度
C	2160	N	基本额定动载荷
Co	4020	N	基本额定静载荷
Df	98	mm	法兰直径Df
Dp	80	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	75	mm	K尺寸
Squareness	17	μm	垂直度

LMEK40L-A

LMEK40L-A 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径

LMEK40LUU

LMEK40LUU 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	62	mm	外径
L	151	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1600	g	重量
Eccentricity	20	μm	偏心度
C	3480	N	基本额定动载荷
Co	8040	N	基本额定静载荷
dr Tolerance	-0.016/0	mm	轴径公差
D Tolerance	-0.022/0	mm	外径公差
Df	98	mm	法兰直径Df
Dp	80	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	75	mm	K尺寸
Squareness	20	μm	垂直度

LMEK40UU

LMEK40UU 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
L	80	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	975	g	重量
Eccentricity	17	μm	偏心度
C	2160	N	基本额定动载荷
Co	4020	N	基本额定静载荷
Df	98	mm	法兰直径Df
Dp	80	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	75	mm	K尺寸
Squareness	17	μm	垂直度

LMEK50-A

LMEK50-A 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
L	100	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1545	g	重量
Eccentricity	17	μm	偏心度
C	3620	N	基本额定动载荷
Co	7040	N	基本额定静载荷
Df	112	mm	法兰直径Df
Dp	94	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	88	mm	K尺寸
Squareness	17	μm	垂直度

LMEK50LUU

LMEK50LUU 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	75	mm	外径
L	192	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	2520	g	重量
Eccentricity	20	μm	偏心度
C	6080	N	基本额定动载荷
Co	15900	N	基本额定静载荷
dr Tolerance	-0.016/0	mm	轴径公差
D Tolerance	-0.022/0	mm	外径公差
Df	112	mm	法兰直径Df
Dp	94	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	88	mm	K尺寸
Squareness	20	μm	垂直度

LMEK50UU

LMEK50UU 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
L	100	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1545	g	重量
Eccentricity	17	μm	偏心度
C	3620	N	基本额定动载荷
Co	7040	N	基本额定静载荷
Df	112	mm	法兰直径Df
Dp	94	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	88	mm	K尺寸
Squareness	17	μm	垂直度

LMEK60LUU

LMEK60LUU 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	209	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	4480	g	重量
Eccentricity	25	μm	偏心度
C	7550	N	基本额定动载荷
Co	20000	N	基本额定静载荷
dr Tolerance	-0.004/0	mm	轴径公差
D Tolerance	-0.025/0	mm	外径公差
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
K	106	mm	K尺寸
Squareness	25	μm	垂直度

LMEK60UU

LMEK60UU 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
L	125	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	2780	g	重量
Eccentricity	20	μm	偏心度
C	4700	N	基本额定动载荷
Co	9800	N	基本额定静载荷
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
K	106	mm	K尺寸
Squareness	20	μm	垂直度

LMEK8-A

LMEK8-A 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
L	25	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	33	g	重量
Eccentricity	12	μm	偏心度
C	265	N	基本额定动载荷
Co	402	N	基本额定静载荷
Squareness	12	μm	垂直度

LMEK8L-A

LMEK8L-A 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径

LMEK8LUU

LMEK8LUU 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	16	mm	外径
L	46	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	51	g	重量
Eccentricity	15	μm	偏心度
C	421	N	基本额定动载荷
Co	804	N	基本额定静载荷
dr Tolerance	+0.009/-0.001	mm	轴径公差
D Tolerance	-0.013/0	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸
Squareness	15	μm	垂直度

LMEK8UU

LMEK8UU 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
L	25	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	33	g	重量
Eccentricity	12	μm	偏心度
C	265	N	基本额定动载荷
Co	402	N	基本额定静载荷
Squareness	12	μm	垂直度

LMF80UU

LMF80UU 技术参数表
参数	数值	单位	说明
dr	80	mm	轴径
D	120	mm	外径
L	140	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	4420	g	重量
Eccentricity	25	μm	偏心度
C	7350	N	基本额定动载荷
Co	16000	N	基本额定静载荷
D Tolerance	-0.025	mm	外径公差
Df	164	mm	法兰直径Df
Dp	142	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
K	136	mm	K尺寸
Squareness	25	μm	垂直度

LMK10L-A

LMK10L-A 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	55	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	78	g	重量
Eccentricity	15	μm	偏心度
C	588	N	基本额定动载荷
Co	1100	N	基本额定静载荷
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	30	mm	K尺寸
Squareness	15	μm	垂直度

LMK10LA-RB

LMK10LA-RB 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	55	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	78	g	重量
Eccentricity	15	μm	偏心度
C	585	N	基本额定动载荷
Co	1100	N	基本额定静载荷
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	30	mm	K尺寸

LMK10LUU

LMK10LUU 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	55	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	78	g	重量
Eccentricity	15	μm	偏心度
C	588	N	基本额定动载荷
Co	1100	N	基本额定静载荷
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	30	mm	K尺寸
Squareness	15	μm	垂直度

LMK10LUU-RB

LMK10LUU-RB 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	55	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	78	g	重量
Eccentricity	15	μm	偏心度
C	585	N	基本额定动载荷
Co	1100	N	基本额定静载荷
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	30	mm	K尺寸

LMK10UU

LMK10UU 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	29	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	52	g	重量
Eccentricity	12	μm	偏心度
C	372	N	基本额定动载荷
Co	549	N	基本额定静载荷
dr Tolerance	-0.009	mm	轴径公差
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	30	mm	K尺寸
Squareness	12	μm	垂直度

LMK10UU-RB

LMK10UU-RB 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	29	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	52	g	重量
Eccentricity	12	μm	偏心度
C	370	N	基本额定动载荷
Co	545	N	基本额定静载荷
D Tolerance	+0/-0.009	mm	外径公差
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	30	mm	K尺寸

LMK10UU-UD

LMK10UU-UD 技术参数表
参数	数值	单位	说明
dr	10	mm	轴径
D	19	mm	外径
L	47	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	65	g	重量
Eccentricity	15	μm	偏心度
C	505	N	基本额定动载荷
Co	715	N	基本额定静载荷
Df	40	mm	法兰直径Df
Dp	29	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	30	mm	K尺寸
Squareness	15	μm	垂直度

LMK12-A

LMK12-A 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	30	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	57	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
D Tolerance	-0.016	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	32	mm	K尺寸
Squareness	12	μm	垂直度

LMK12L-A

LMK12L-A 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	57	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	90	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.010	mm	轴径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	32	mm	K尺寸
Squareness	15	μm	垂直度

LMK12LA-RB

LMK12LA-RB 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	57	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	90	g	重量
Eccentricity	15	μm	偏心度
C	655	N	基本额定动载荷
Co	1200	N	基本额定静载荷
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	32	mm	K尺寸

LMK12LUU

LMK12LUU 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	57	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	90	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.010	mm	轴径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	32	mm	K尺寸
Squareness	15	μm	垂直度

LMK12LUU-RB

LMK12LUU-RB 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	57	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	90	g	重量
Eccentricity	15	μm	偏心度
C	655	N	基本额定动载荷
Co	1200	N	基本额定静载荷
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	32	mm	K尺寸

LMK12UU

LMK12UU 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	30	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	57	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
D Tolerance	-0.016	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	32	mm	K尺寸
Squareness	12	μm	垂直度

LMK12UU-RB

LMK12UU-RB 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	30	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	57	g	重量
Eccentricity	12	μm	偏心度
C	410	N	基本额定动载荷
Co	595	N	基本额定静载荷
dr Tolerance	-0.009	mm	轴径公差
D Tolerance	+0/-0.009	mm	外径公差
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	32	mm	K尺寸

LMK12UU-UD

LMK12UU-UD 技术参数表
参数	数值	单位	说明
dr	12	mm	轴径
D	21	mm	外径
L	47	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	69	g	重量
Eccentricity	15	μm	偏心度
C	630	N	基本额定动载荷
Co	810	N	基本额定静载荷
Df	42	mm	法兰直径Df
Dp	32	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	32	mm	K尺寸
Squareness	15	μm	垂直度

LMK13LUU

LMK13LUU 技术参数表
参数	数值	单位	说明
dr	13	mm	轴径
D	23	mm	外径
L	61	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	108	g	重量
Eccentricity	15	μm	偏心度
C	813	N	基本额定动载荷
Co	1570	N	基本额定静载荷
D Tolerance	-0.016	mm	外径公差
Df	43	mm	法兰直径Df
Dp	33	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	34	mm	K尺寸
Squareness	15	μm	垂直度

LMK13UU

LMK13UU 技术参数表
参数	数值	单位	说明
dr	13	mm	轴径
D	23	mm	外径
L	32	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	72	g	重量
Eccentricity	12	μm	偏心度
C	510	N	基本额定动载荷
Co	784	N	基本额定静载荷
Df	43	mm	法兰直径Df
Dp	33	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	34	mm	K尺寸
Squareness	12	μm	垂直度

LMK13UU-UD

LMK13UU-UD 技术参数表
参数	数值	单位	说明
dr	13	mm	轴径
D	23	mm	外径
L	47	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	87	g	重量
Eccentricity	15	μm	偏心度
C	640	N	基本额定动载荷
Co	826	N	基本额定静载荷
Df	43	mm	法兰直径Df
Dp	33	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	34	mm	K尺寸
Squareness	15	μm	垂直度

LMK16-A

LMK16-A 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	37	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	164	g	重量
Eccentricity	12	μm	偏心度
C	774	N	基本额定动载荷
Co	1180	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	36	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	37	mm	K尺寸
Squareness	12	μm	垂直度

LMK16L-A

LMK16L-A 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	70	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	165	g	重量
Eccentricity	15	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	37	mm	K尺寸
Squareness	15	μm	垂直度

LMK16LA-RB

LMK16LA-RB 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	70	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	165	g	重量
Eccentricity	15	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	37	mm	K尺寸

LMK16LUU

LMK16LUU 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	70	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	165	g	重量
Eccentricity	15	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	37	mm	K尺寸
Squareness	15	μm	垂直度

LMK16LUU-RB

LMK16LUU-RB 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	70	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	165	g	重量
Eccentricity	15	μm	偏心度
C	1230	N	基本额定动载荷
Co	2350	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	37	mm	K尺寸

LMK16UU

LMK16UU 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	37	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	164	g	重量
Eccentricity	12	μm	偏心度
C	774	N	基本额定动载荷
Co	1180	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	36	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	37	mm	K尺寸
Squareness	12	μm	垂直度

LMK16UU-RB

LMK16UU-RB 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	37	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	104	g	重量
Eccentricity	12	μm	偏心度
C	775	N	基本额定动载荷
Co	1180	N	基本额定静载荷
D Tolerance	+0/-0.021	mm	外径公差
L Tolerance	±0.3	mm	长度公差
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	37	mm	K尺寸

LMK16UU-UD

LMK16UU-UD 技术参数表
参数	数值	单位	说明
dr	16	mm	轴径
D	28	mm	外径
L	56	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	132	g	重量
Eccentricity	15	μm	偏心度
C	1160	N	基本额定动载荷
Co	1445	N	基本额定静载荷
Df	48	mm	法兰直径Df
Dp	38	mm	法兰孔中心圆直径Dp
t	6	mm	法兰厚度t
X	4.5	mm	安装孔径X
Y	7.5	mm	沉孔直径Y
Z	4.1	mm	沉孔深度Z
K	37	mm	K尺寸
Squareness	15	μm	垂直度

LMK20-A

LMK20-A 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	42	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	145	g	重量
Eccentricity	15	μm	偏心度
C	882	N	基本额定动载荷
Co	1370	N	基本额定静载荷
D Tolerance	-0.010	mm	外径公差
L Tolerance	±0.3	mm	长度公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸
Squareness	15	μm	垂直度

LMK20L-A

LMK20L-A 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	225	g	重量
Eccentricity	20	μm	偏心度
C	1400	N	基本额定动载荷
Co	2740	N	基本额定静载荷
L Tolerance	+0.3	mm	长度公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	9	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸
Squareness	20	μm	垂直度

LMK20LA-RB

LMK20LA-RB 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	225	g	重量
Eccentricity	20	μm	偏心度
C	1400	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸

LMK20LUU

LMK20LUU 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	225	g	重量
Eccentricity	20	μm	偏心度
C	1400	N	基本额定动载荷
Co	2740	N	基本额定静载荷
L Tolerance	+0.3	mm	长度公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	9	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸
Squareness	20	μm	垂直度

LMK20LUU-RB

LMK20LUU-RB 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	80	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	225	g	重量
Eccentricity	20	μm	偏心度
C	1400	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸

LMK20UU

LMK20UU 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	42	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	145	g	重量
Eccentricity	15	μm	偏心度
C	882	N	基本额定动载荷
Co	1370	N	基本额定静载荷
D Tolerance	-0.010	mm	外径公差
L Tolerance	±0.3	mm	长度公差
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸
Squareness	15	μm	垂直度

LMK20UU-RB

LMK20UU-RB 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
L	42	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	145	g	重量
Eccentricity	15	μm	偏心度
C	882	N	基本额定动载荷
Co	1370	N	基本额定静载荷
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸

LMK20UU-UD

LMK20UU-UD 技术参数表
参数	数值	单位	说明
dr	20	mm	轴径
D	32	mm	外径
L	65	mm	长度
Ball Circuit	5	个	钢球循环数
Weight	197	g	重量
Eccentricity	20	μm	偏心度
C	1550	N	基本额定动载荷
Co	2065	N	基本额定静载荷
Df	54	mm	法兰直径Df
Dp	43	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	42	mm	K尺寸
Squareness	20	μm	垂直度

LMK25-A

LMK25-A 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	59	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	300	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
D Tolerance	-0.016	mm	外径公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸
Squareness	15	μm	垂直度

LMK25L-A

LMK25L-A 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	500	g	重量
Eccentricity	20	μm	偏心度
C	1560	N	基本额定动载荷
Co	3140	N	基本额定静载荷
dr Tolerance	-0.012	mm	轴径公差
D Tolerance	-0.019	mm	外径公差
Df	62	mm	法兰直径Df
Dp	61	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸
Squareness	20	μm	垂直度

LMK25LA-RB

LMK25LA-RB 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	500	g	重量
Eccentricity	20	μm	偏心度
C	1560	N	基本额定动载荷
Co	3140	N	基本额定静载荷
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸

LMK25LUU

LMK25LUU 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	500	g	重量
Eccentricity	20	μm	偏心度
C	1560	N	基本额定动载荷
Co	3140	N	基本额定静载荷
dr Tolerance	-0.012	mm	轴径公差
D Tolerance	-0.019	mm	外径公差
Df	62	mm	法兰直径Df
Dp	61	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸
Squareness	20	μm	垂直度

LMK25LUU-RB

LMK25LUU-RB 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	112	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	500	g	重量
Eccentricity	20	μm	偏心度
C	1560	N	基本额定动载荷
Co	3140	N	基本额定静载荷
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸

LMK25UU

LMK25UU 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	59	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	300	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
D Tolerance	-0.016	mm	外径公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸
Squareness	15	μm	垂直度

LMK25UU-RB

LMK25UU-RB 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	59	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	300	g	重量
Eccentricity	15	μm	偏心度
C	980	N	基本额定动载荷
Co	1570	N	基本额定静载荷
dr Tolerance	-0.010	mm	轴径公差
D Tolerance	+0/-0.025	mm	外径公差
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸

LMK25UU-UD

LMK25UU-UD 技术参数表
参数	数值	单位	说明
dr	25	mm	轴径
D	40	mm	外径
L	83	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	440	g	重量
Eccentricity	20	μm	偏心度
C	1720	N	基本额定动载荷
Co	3085	N	基本额定静载荷
Df	62	mm	法兰直径Df
Dp	51	mm	法兰孔中心圆直径Dp
t	8	mm	法兰厚度t
X	5.5	mm	安装孔径X
Y	9	mm	沉孔直径Y
Z	5.1	mm	沉孔深度Z
K	50	mm	K尺寸
Squareness	20	μm	垂直度

LMK30-A

LMK30-A 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	64	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	375	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	58	mm	K尺寸
Squareness	15	μm	垂直度

LMK30L-A

LMK30L-A 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	123	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	590	g	重量
Eccentricity	20	μm	偏心度
C	2490	N	基本额定动载荷
Co	5490	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	66	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	58	mm	K尺寸
Squareness	20	μm	垂直度

LMK30LA-RB

LMK30LA-RB 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	123	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	590	g	重量
Eccentricity	20	μm	偏心度
C	2490	N	基本额定动载荷
Co	5490	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	58	mm	K尺寸

LMK30LUU

LMK30LUU 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	123	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	590	g	重量
Eccentricity	20	μm	偏心度
C	2490	N	基本额定动载荷
Co	5490	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	66	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	58	mm	K尺寸
Squareness	20	μm	垂直度

LMK30LUU-RB

LMK30LUU-RB 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	123	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	590	g	重量
Eccentricity	20	μm	偏心度
C	2490	N	基本额定动载荷
Co	5490	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	58	mm	K尺寸

LMK30UU

LMK30UU 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	64	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	375	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	58	mm	K尺寸
Squareness	15	μm	垂直度

LMK30UU-RB

LMK30UU-RB 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
L	64	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	375	g	重量
Eccentricity	15	μm	偏心度
C	1570	N	基本额定动载荷
Co	2740	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	58	mm	K尺寸

LMK30UU-UD

LMK30UU-UD 技术参数表
参数	数值	单位	说明
dr	30	mm	轴径
D	45	mm	外径
L	90	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	481	g	重量
Eccentricity	20	μm	偏心度
C	2430	N	基本额定动载荷
Co	3974	N	基本额定静载荷
Df	74	mm	法兰直径Df
Dp	60	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	58	mm	K尺寸
Squareness	20	μm	垂直度

LMK35-A

LMK35-A 技术参数表
参数	数值	单位	说明
dr	35	mm	轴径
D	52	mm	外径
L	70	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	580	g	重量
Eccentricity	20	μm	偏心度
C	1670	N	基本额定动载荷
Co	3140	N	基本额定静载荷
D Tolerance	-0.012	mm	外径公差
Df	82	mm	法兰直径Df
Dp	67	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	64	mm	K尺寸
Squareness	20	μm	垂直度

LMK35L-A

LMK35L-A 技术参数表
参数	数值	单位	说明
dr	35	mm	轴径
D	52	mm	外径
L	135	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	930	g	重量
Eccentricity	25	μm	偏心度
C	2650	N	基本额定动载荷
Co	6270	N	基本额定静载荷
Df	82	mm	法兰直径Df
Dp	67	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	64	mm	K尺寸
Squareness	25	μm	垂直度

LMK35LUU

LMK35LUU 技术参数表
参数	数值	单位	说明
dr	35	mm	轴径
D	52	mm	外径
L	135	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	930	g	重量
Eccentricity	25	μm	偏心度
C	2650	N	基本额定动载荷
Co	6270	N	基本额定静载荷
Df	82	mm	法兰直径Df
Dp	67	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	64	mm	K尺寸
Squareness	25	μm	垂直度

LMK35UU

LMK35UU 技术参数表
参数	数值	单位	说明
dr	35	mm	轴径
D	52	mm	外径
L	70	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	580	g	重量
Eccentricity	20	μm	偏心度
C	1670	N	基本额定动载荷
Co	3140	N	基本额定静载荷
D Tolerance	-0.012	mm	外径公差
Df	82	mm	法兰直径Df
Dp	67	mm	法兰孔中心圆直径Dp
t	10	mm	法兰厚度t
X	6.6	mm	安装孔径X
Y	11	mm	沉孔直径Y
Z	6.1	mm	沉孔深度Z
K	64	mm	K尺寸
Squareness	20	μm	垂直度

LMK40-A

LMK40-A 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
L	80	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	880	g	重量
Eccentricity	20	μm	偏心度
C	2160	N	基本额定动载荷
Co	4020	N	基本额定静载荷
D Tolerance	-0.022	mm	外径公差
Df	96	mm	法兰直径Df
Dp	78	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	75	mm	K尺寸
Squareness	20	μm	垂直度

LMK40L-A

LMK40L-A 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
L	151	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1380	g	重量
Eccentricity	25	μm	偏心度
C	3430	N	基本额定动载荷
Co	8040	N	基本额定静载荷
dr Tolerance	-0.015	mm	轴径公差
D Tolerance	-0.022	mm	外径公差
Df	96	mm	法兰直径Df
Dp	78	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	75	mm	K尺寸
Squareness	25	μm	垂直度

LMK40LUU

LMK40LUU 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
L	151	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	1380	g	重量
Eccentricity	25	μm	偏心度
C	3430	N	基本额定动载荷
Co	8040	N	基本额定静载荷
dr Tolerance	-0.015	mm	轴径公差
D Tolerance	-0.022	mm	外径公差
Df	96	mm	法兰直径Df
Dp	78	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	75	mm	K尺寸
Squareness	25	μm	垂直度

LMK40UU

LMK40UU 技术参数表
参数	数值	单位	说明
dr	40	mm	轴径
D	60	mm	外径
L	80	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	880	g	重量
Eccentricity	20	μm	偏心度
C	2160	N	基本额定动载荷
Co	4020	N	基本额定静载荷
D Tolerance	-0.022	mm	外径公差
Df	96	mm	法兰直径Df
Dp	78	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	75	mm	K尺寸
Squareness	20	μm	垂直度

LMK50-A

LMK50-A 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	80	mm	外径
L	100	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	2000	g	重量
Eccentricity	20	μm	偏心度
C	3820	N	基本额定动载荷
Co	7940	N	基本额定静载荷
Df	116	mm	法兰直径Df
Dp	98	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	92	mm	K尺寸
Squareness	20	μm	垂直度

LMK50L-A

LMK50L-A 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	80	mm	外径
L	192	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	3400	g	重量
Eccentricity	25	μm	偏心度
C	6080	N	基本额定动载荷
Co	15900	N	基本额定静载荷
Df	116	mm	法兰直径Df
Dp	98	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	92	mm	K尺寸
Squareness	25	μm	垂直度

LMK50LUU

LMK50LUU 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	80	mm	外径
L	192	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	3400	g	重量
Eccentricity	25	μm	偏心度
C	6080	N	基本额定动载荷
Co	15900	N	基本额定静载荷
Df	116	mm	法兰直径Df
Dp	98	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	92	mm	K尺寸
Squareness	25	μm	垂直度

LMK50UU

LMK50UU 技术参数表
参数	数值	单位	说明
dr	50	mm	轴径
D	80	mm	外径
L	100	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	2000	g	重量
Eccentricity	20	μm	偏心度
C	3820	N	基本额定动载荷
Co	7940	N	基本额定静载荷
Df	116	mm	法兰直径Df
Dp	98	mm	法兰孔中心圆直径Dp
t	13	mm	法兰厚度t
X	9	mm	安装孔径X
Y	14	mm	沉孔直径Y
Z	8.1	mm	沉孔深度Z
K	92	mm	K尺寸
Squareness	20	μm	垂直度

LMK60-A

LMK60-A 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	110	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	2580	g	重量
Eccentricity	25	μm	偏心度
C	4700	N	基本额定动载荷
Co	10000	N	基本额定静载荷
D Tolerance	-0.015	mm	外径公差
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
K	106	mm	K尺寸
Squareness	25	μm	垂直度

LMK60L-A

LMK60L-A 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	209	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	4060	g	重量
Eccentricity	30	μm	偏心度
C	7550	N	基本额定动载荷
Co	20000	N	基本额定静载荷
dr Tolerance	-0.020	mm	轴径公差
D Tolerance	-0.022	mm	外径公差
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
K	106	mm	K尺寸
Squareness	30	μm	垂直度

LMK60LUU

LMK60LUU 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	209	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	4060	g	重量
Eccentricity	30	μm	偏心度
C	7550	N	基本额定动载荷
Co	20000	N	基本额定静载荷
dr Tolerance	-0.020	mm	轴径公差
D Tolerance	-0.022	mm	外径公差
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
K	106	mm	K尺寸
Squareness	30	μm	垂直度

LMK60UU

LMK60UU 技术参数表
参数	数值	单位	说明
dr	60	mm	轴径
D	90	mm	外径
L	110	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	2580	g	重量
Eccentricity	25	μm	偏心度
C	4700	N	基本额定动载荷
Co	10000	N	基本额定静载荷
D Tolerance	-0.015	mm	外径公差
Df	134	mm	法兰直径Df
Dp	112	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
K	106	mm	K尺寸
Squareness	25	μm	垂直度

LMK6LUU

LMK6LUU 技术参数表
参数	数值	单位	说明
dr	6	mm	轴径
D	12	mm	外径
L	35	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	25	g	重量
Eccentricity	15	μm	偏心度
C	323	N	基本额定动载荷
Co	530	N	基本额定静载荷
D Tolerance	-0	mm	外径公差
Df	28	mm	法兰直径Df
Dp	20	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	22	mm	K尺寸
Squareness	15	μm	垂直度

LMK6UU

LMK6UU 技术参数表
参数	数值	单位	说明
dr	6	mm	轴径
D	12	mm	外径
L	19	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	18	g	重量
Eccentricity	12	μm	偏心度
C	206	N	基本额定动载荷
Co	265	N	基本额定静载荷
Df	28	mm	法兰直径Df
Dp	20	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	22	mm	K尺寸
Squareness	12	μm	垂直度

LMK6UU-UD

LMK6UU-UD 技术参数表
参数	数值	单位	说明
dr	6	mm	轴径
D	12	mm	外径
L	29	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	21	g	重量
Eccentricity	15	μm	偏心度
C	225	N	基本额定动载荷
Co	305	N	基本额定静载荷
Df	28	mm	法兰直径Df
Dp	20	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	22	mm	K尺寸
Squareness	15	μm	垂直度

LMK8-A

LMK8-A 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	17	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	24	g	重量
Eccentricity	12	μm	偏心度
C	176	N	基本额定动载荷
Co	216	N	基本额定静载荷
D Tolerance	-0.013	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸
Squareness	12	μm	垂直度

LMK80-A

LMK80-A 技术参数表
参数	数值	单位	说明
dr	80	mm	轴径
D	120	mm	外径
L	140	mm	长度
Ball Circuit	6	个	钢球循环数
Weight	4420	g	重量
Eccentricity	25	μm	偏心度
C	7350	N	基本额定动载荷
Co	16000	N	基本额定静载荷
D Tolerance	-0.025	mm	外径公差
Df	164	mm	法兰直径Df
Dp	142	mm	法兰孔中心圆直径Dp
t	18	mm	法兰厚度t
X	11	mm	安装孔径X
Y	17	mm	沉孔直径Y
Z	11.1	mm	沉孔深度Z
K	136	mm	K尺寸
Squareness	25	μm	垂直度

LMK8L-A

LMK8L-A 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	45	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	43	g	重量
Eccentricity	15	μm	偏心度
C	431	N	基本额定动载荷
Co	784	N	基本额定静载荷
D Tolerance	-0.013	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸
Squareness	15	μm	垂直度

LMK8LA-RB

LMK8LA-RB 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	45	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	43	g	重量
Eccentricity	15	μm	偏心度
C	430	N	基本额定动载荷
Co	780	N	基本额定静载荷
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸

LMK8LUU

LMK8LUU 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	45	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	43	g	重量
Eccentricity	15	μm	偏心度
C	431	N	基本额定动载荷
Co	784	N	基本额定静载荷
D Tolerance	-0.013	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸
Squareness	15	μm	垂直度

LMK8LUU-RB

LMK8LUU-RB 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	45	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	43	g	重量
Eccentricity	15	μm	偏心度
C	430	N	基本额定动载荷
Co	780	N	基本额定静载荷
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸

LMK8SUU

LMK8SUU 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	17	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	24	g	重量
Eccentricity	12	μm	偏心度
C	176	N	基本额定动载荷
Co	216	N	基本额定静载荷
D Tolerance	-0.013	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸
Squareness	12	μm	垂直度

LMK8UU

LMK8UU 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	24	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	29	g	重量
Eccentricity	12	μm	偏心度
C	274	N	基本额定动载荷
Co	392	N	基本额定静载荷
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸
Squareness	12	μm	垂直度

LMK8UU-RB

LMK8UU-RB 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	24	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	29	g	重量
Eccentricity	12	μm	偏心度
C	265	N	基本额定动载荷
Co	380	N	基本额定静载荷
D Tolerance	+0/-0.008	mm	外径公差
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Z	3.1	mm	沉孔深度Z
K	35	mm	K尺寸

LMK8UU-UD

LMK8UU-UD 技术参数表
参数	数值	单位	说明
dr	8	mm	轴径
D	15	mm	外径
L	37	mm	长度
Ball Circuit	4	个	钢球循环数
Weight	39	g	重量
Eccentricity	15	μm	偏心度
C	305	N	基本额定动载荷
Co	450	N	基本额定静载荷
Df	32	mm	法兰直径Df
Dp	24	mm	法兰孔中心圆直径Dp
t	5	mm	法兰厚度t
X	3.5	mm	安装孔径X
Y	6	mm	沉孔直径Y
Z	3.1	mm	沉孔深度Z
K	25	mm	K尺寸
Squareness	15	μm	垂直度

专业选型 · 快速报价 · 技术支持

Product Selection · Quick Quotes · Technical Support

无论您需要德系精密主轴，还是国产同级直线轴承，我们的技术团队都将为您提供专业服务。

在线咨询

方形法兰LM直线系列

方形法兰LM直线系列

产品特性

产品特性

型号说明

参数说明

经久耐用

运行静谧

精密公差

低阻顺滑

经久耐用

运行静谧

精密公差

低阻顺滑

尺寸结构图

技术参数表

专业选型 · 快速报价 · 技术支持

相关产品

圆型法兰LM直线系列

切边法兰LM直线系列

LMF镶嵌式圆形法兰
